VisiPro Optical DO Sensors
|
| |
|
|
|
|
<< DO Electrodes >>
| VisiPro DO Ex120 H0 |
Type |
측정범위 |
Temp(˚C) |
Cable
Length |
기 타
|
| Length(mm)
|
Pressure |
| Optical |
4ppb ~ 25 ppm
0 ~ 62.85 % vol
0~300 % sat |
-20 ~ 140 |
- |

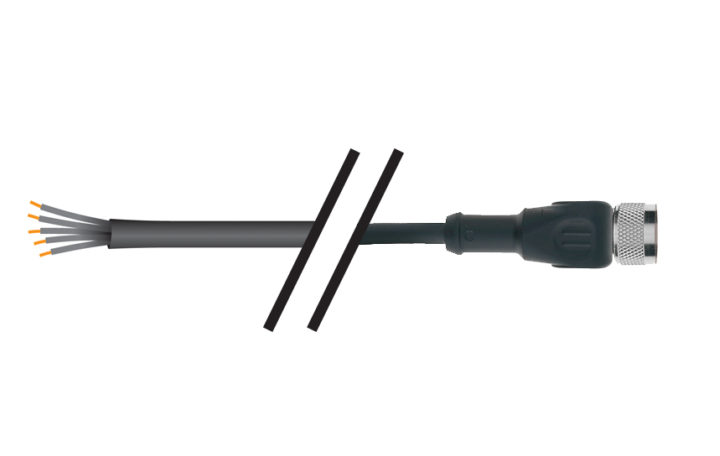

M12 Connector head
NTC 22
kOhm
PG13.5 |
| 120/12 |
Max. 12bar |
<< Sensor 종류>>
| Part #/Ref |
Sensor
Family |
a-length |
Sensor Cap |
ATEX Approval |
| 243667-111
|
VisPro |
120 mm |
ODO Cap H0 |
ll 1G Ex ia llC T6/T5/T4/T3 Ga;
ll 1D Ex ia lllC T135 °C Da |
| 243667-112
|
VisiPro |
120 mm |
ODO Cap H2 |
ll 1G Ex ia llC T6/T5/T4/T3 Ga;
ll 1D Ex ia lllC T135 °C Da |
| 243667-121
|
VisiPro |
160 mm |
ODO Cap H0 |
ll 1G Ex ia llC T6/T5/T4/T3 Ga;
ll 1D Ex ia lllC T135 °C Da |
| 243667-122
|
VisiPro |
160 mm |
ODO Cap H2 |
ll 1G Ex ia llC T6/T5/T4/T3 Ga;
ll 1D Ex ia lllC T135 °C Da |
| 243667-131
|
VisiPro |
225 mm |
ODO Cap H0 |
ll 1G Ex ia llC T6/T5/T4/T3 Ga;
ll 1D Ex ia lllC T135 °C Da |
| 243667-132
|
VisiPro |
225 mm |
ODO Cap H2 |
ll 1G Ex ia llC T6/T5/T4/T3 Ga;
ll 1D Ex ia lllC T135 °C Da |
| 243667-141
|
VisiPro |
325 mm |
ODO Cap H0 |
ll 1G Ex ia llC T6/T5/T4/T3 Ga;
ll 1D Ex ia lllC T135 °C Da |
| 243667-142
|
VisiPro |
325 mm |
ODO Cap H2 |
ll 1G Ex ia llC T6/T5/T4/T3 Ga;
ll 1D Ex ia lllC T135 °C Da |
| 243667-151
|
VisiPro |
425 mm |
ODO Cap H0 |
ll 1G Ex ia llC T6/T5/T4/T3 Ga;
ll 1D Ex ia lllC T135 °C Da |
| 243667-152
|
VisiPro |
425 mm |
ODO Cap H2 |
ll 1G Ex ia llC T6/T5/T4/T3 Ga;
ll 1D Ex ia lllC T135 °C Da |
<<주요특징>>
| Application |
- Suitable for steam sterilization and CIP, (NO Autoclavable)
- 센서의 길이 (120mm, 160mm, 215mm, 325mm, 425mm)및 형광캡의 종류(H0, H2)에 따라
모델이 구분됨
|
| Feature |
- 폭발 위험성이 있는 지역에서 사용가능한 방폭형센서(방폭기능이 없는 표준모델도
제공)
- 전해액과 격막의 교체가 필요없는 Optical 방식으로 유지보수가 필요없음
- 측정시 별도의 유속 및 분극시간조정이 필요없고, 산소모모량도 없음
- 전극의 각종 작동상태 및 교체가능한 센서캡의 상태를 모니터링 할수 있음

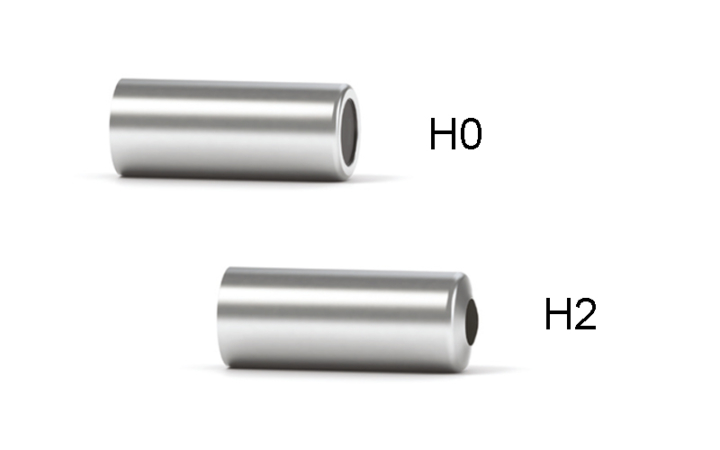

- ODO Cap H0 : 일반적으로는 사용하는 형광캡 (생명공학분야, 하폐수처리, 식음료
제조등)
- ODO Cap H2 : 버블의 영향을 줄인 볼록한 디자인, 내화학성을 높인 PTFE 멤브레인,
- Interface : 4~20mA Interface (DO or Temp.), RS485 Modbus RTU Interface
- Analog Interface 1,2 : 4~20 mA for pH, Temperature (Programmable)
- Digital Interface : RS485 Modbus (max. 31 addresses)
- Baud Rate : 4800, 9600, 19200, 38400, 57600,115200 bd
- Operating Voltage : 7 to 30 VDC max. 150 mW |
|
|
