VisiTrace Optical DO Sensors
|
| |
|
|
|
|
<< DO Electrodes >>
| VisiTrace DO 120 |
Type |
측정범위 |
Temp(˚C) |
Cable
Length |
기 타
|
| Length(mm)
|
Pressure |
| Optical |
0~2ppm (0~50mbar) |
-10 ~ 140 |
- |

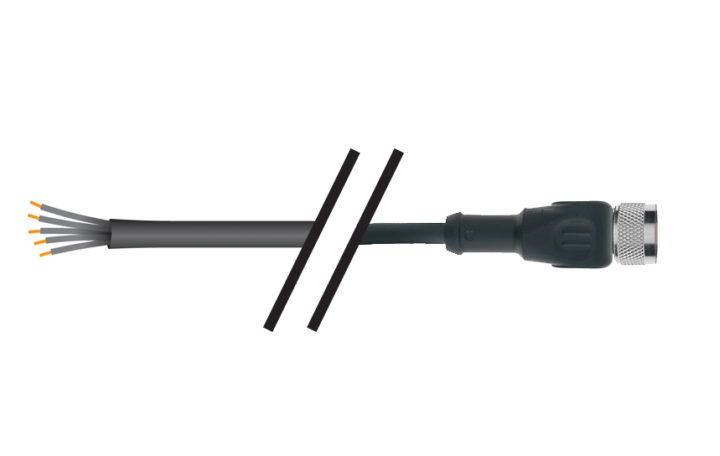

M12 Connector head
NTC 22
kOhm
PG13.5 |
| 120/12 |
Max. 12bar |
<< Sensor 종류>>
| Part #/Ref |
Sensor
Family |
a-length |

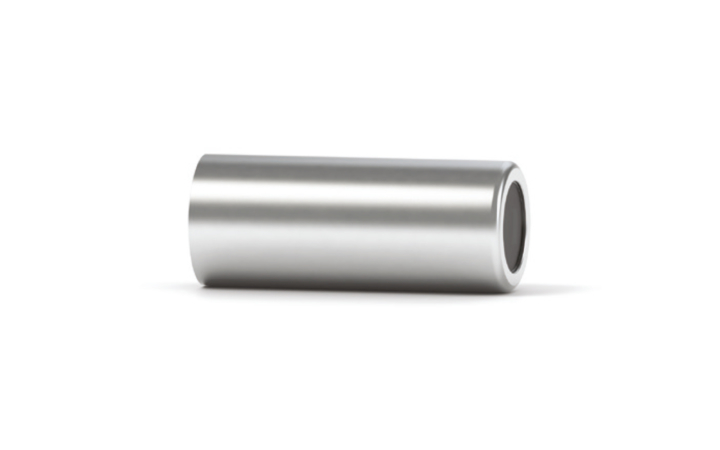

Sensor Cap |
ATEX Approval |
| 243560
|
VisTrace |
120 mm |
ODO Cap L0 |
NO |
| 243561
|
VisiTrace |
225 mm |
ODO Cap L0 |
NO |
| 10067114
|
VisiTrace |
120 mm |
ODO Cap L0 |
ll 1G Ex ia llC T6/T5/T4/T3 Ga;
ll 1D Ex ia lllC T135 °C Da |
| 10067115
|
VisiTrace |
225 mm |
ODO Cap L0 |
ll 1G Ex ia llC T6/T5/T4/T3 Ga;
ll 1D Ex ia lllC T135 °C Da |
| 10068452
|
VisiTrace |
325 mm |
ODO Cap L0 |
ll 1G Ex ia llC T6/T5/T4/T3 Ga;
ll 1D Ex ia lllC T135 °C Da |
| 10068453
|
VisiTrace |
425 mm |
ODO Cap L0 |
ll 1G Ex ia llC T6/T5/T4/T3 Ga;
ll 1D Ex ia lllC T135 °C Da |
<<주요특징>>
| Application |
- Suitable for steam sterilization and
CIP, (NO Autoclavable)
- 센서의 길이(120mm, 225mm, 325mm, 425mm)와 방폭여부에따라 모델이 구분됨
|
| Feature |
- ppb단위의 저농도 DO 측정에 최적화된 광학방식의 DO 센서
(방폭기능 지원 유뮤, 센서 길이에 따라 다양한 옵션 모델 제공)
- 1~2000ppb의 저농도 측정에 적합하고, 염소나 이산화염소의 간섭이 없는 ODO Cap
L0 사용
- 저농도의 DO 측정이 필요한 발전소 보일러 공급수, 양조공장(여과나 주입과정)등에
적용
- 전해액과 격막의 교체가 필요없는 Optical 방식으로 유지보수가 필요없음
- 측정시 별도의 유속 및 분극시간조정이 필요없고, 산소모모량도 없음
- 전극의 각종 작동상태 및 교체가능한 센서캡의 상태를 모니터링 할수 있음
- Interface : 4~20mA Interface (DO or Temp.), Bluetooth 4.0

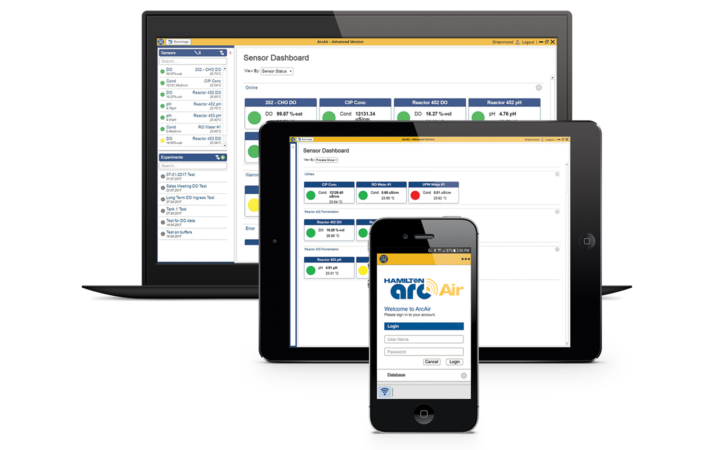

- Bluetooth 4.0 무선 통신 기능 및 ArcAir앱을 이용한 센서관리기능(보정 및 설정등)
- Analog Interface 1,2 : 4~20 mA for pH, Temperature (Programmable)
- Digital Interface : RS485 Modbus (max. 31 addresses)
- Baud Rate : 4800, 9600, 19200, 38400, 57600,115200 bd
- Operating Voltage : 7 to 30 VDC max. 150 mW
|
|
|
