Polilyte Plus pH Sensors - Arc
|
| |
|
|
|
|
<< pH Sensors >>
| Polilyte Plus H Arc 120 |
Type |
측정범위 |
Temp(˚C) |
Cable
Length |
기 타
|
| Length(mm)
|
Pressure |
| pH |
0 ~ 14 pH |
0 ~ 130 |
- |

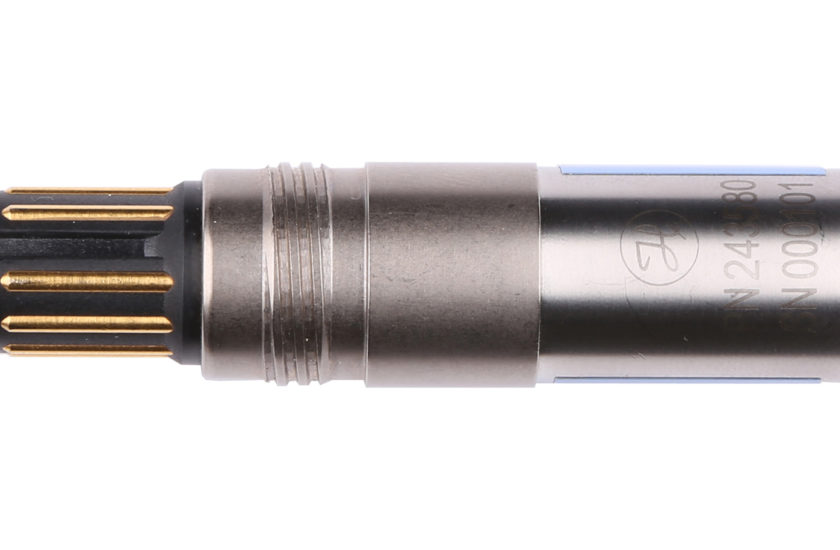

VP8 Connector head
NTC 22KOhm,
PG13.5, H Glass |
| 120/12 |
Max. 16bar(100°C) |
<< Glass 종류별 특징>>
| |
Polilyte Plus
(H Glass) |
Polilyte Plus
(HB Glass) |
Polilyte Plus
(HF Glass) |
Polilyte Plus
(PHI Glass) |
| Parameter
|
pH |
| Measurement range
|
0~14 pH |
| Process temperature
|
0 - 130 °C (Arc: analog 0 – 110 °C,
digital 0 – 140 °C) |
| Pressure range
|
0 ~ 10 bar |
0 ~ 10 bar |
0 ~ 16 bar (업체문의) |
0 ~ 10 bar |
| Hygienic aspects
|
Autoclavable, SIP |
Autoclavable, CIP, SIP |
- |
Autoclavable, CIP, SIP |
| Sensing element
|
H Glass |
HB Glass |
HF Glass |
PHI Glass |
| Electrolyte
|
Polisolve Plus |
| Reference system
|
Everef-L |
| Diaphragm
|
Single Pore |
| O-ring
|
FKM |
EPDM |
FKM |
EPDM |
<< Polilyte Plus pH Sensor - Arc특징>>
| Application |
사용하고자 하는 환경에 적합한 pH Glasses(멤
브레인)선택 적용 각 pH Glasses별로 센서길이(120mm, 225mm, 325mm, 425mm)에
따라 모델이 구분됨
|
| Feature |
* PHI, HB Glasses : 증기멸균, 고압멸균, 부식성
약품을 사용하는 CIP 공정등에 주로 사용하고 멸균과 세정후에도 측정값의 변동
이 적다.
*H Glasses : 사용기간에 따른 센서의 편차가 적고, 비수용액이나 반수용액과 같은
수분함량이 낮은 시료의 측정에서도 안정된 측정이 가능하다. 알카리 오차가
작아 높은 pH값과 고온에서도 정확한 측정이 가능하다
* HF Glass : 불산용액이 함유된 공정이나 저온으로 유지되는 공정에서 장시간동안
안정적이고 정확한 측정이 가능하다.
*Single Pore : 정션이 막히는 문제가 적고, 정확하며 신뢰성 있는 측정값을 제공
*Polisolve Plus : 전 측정범위(0~14pH), 넓은 온도범위(0 - 130 °C)에서 안정적인 측정이
가능한 Polymer 전해액
* Everef Reference System :안정된 기준전위 및 긴 전극수명을 제공
* Everef - L : 전해핵 확산거리를 200mm이상 확장하여 악성매질에서도 안정적인 측정
및 전극 수명을 연장시킨다.
* Everef - F : 은차단막이 있어, 오염을 방지하며 전극의 수명을 연장시킨다.
* Analog Interface 1,2 : 4~20 mA for pH, Temperature (Programmable)

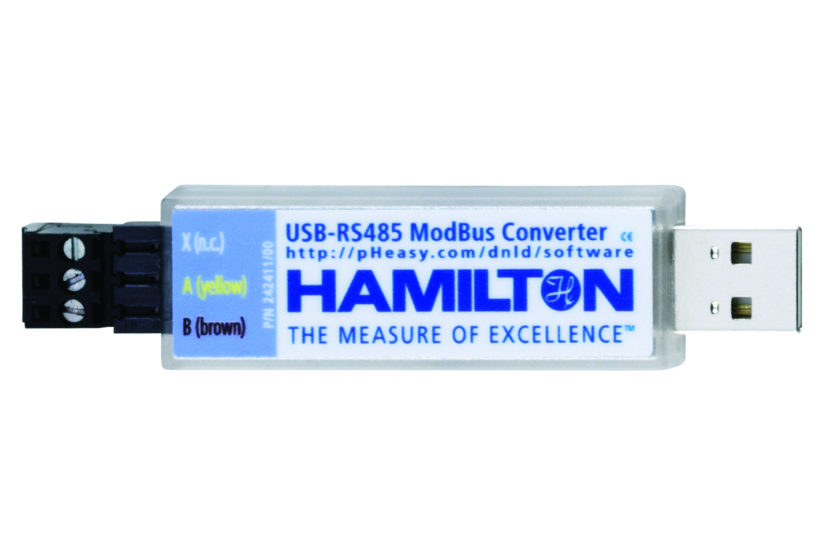

* Digital Interface : RS485 Modbus (max. 31 addresses)
* Baud Rate : 4800, 9600, 19200, 38400, 57600,115200 bd
* Operating Voltage : 7 to 30 VDC max. 150 mW
|
<< Arc Sensor 종류 - 120mm 센서만 표기>>
| Part #/Ref |
Sensor
Family |
a-length |
pH Glass |
모델명 |
ElectricalConnector |
| 242428-1313
|
Polilyte Plus |
120 mm |
H Glass |
Polilyte Plus H Arc 120 |
VP8 |
| 242428-2313
|
Polilyte Plus |
120 mm |
HB Glass |
Polilyte Plus HB Arc 120 |
VP8 |
| 242428-3313
|
Polilyte Plus |
120 mm |
HF Glass |
Polilyte Plus HF Arc 120 |
VP8 |
| 242428-4313
|
Polilyte Plus |
120 mm |
PHI Glass |
Polilyte Plus PHI Arc 120 |
VP8 |
|
|
