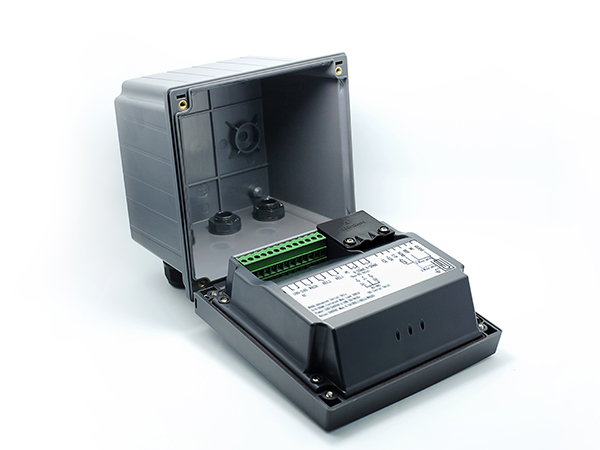

HM-ION144
|
| |
|
|
|
<< 특징 >>
- One-Microchip을 이용한 Microprocessor 방식
- Large multi-segmented LCD 사용

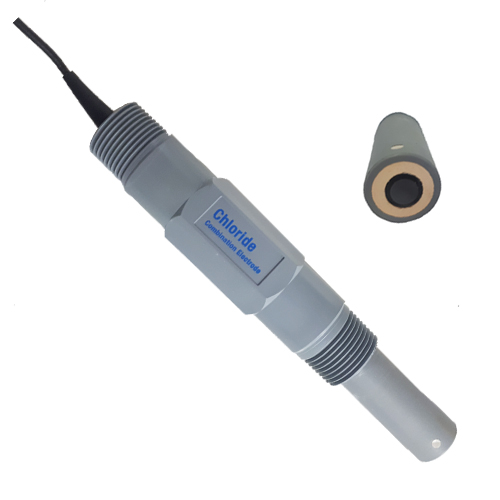

- X--, X-, X+, X++ 형태의 다양한
이온센서를 연결하여 실시간 측정이 가능
- IP65 with push-button control pad
- 이온 측정값, 온도값, 각종 설정값, Set-point 상태 표시
- 자동 또는 수동 온도 보정 기능
- NTC 30K or Pt1000 RTD 온도센서 사용
- 144 * 144 * 115mm (W*H*D)의 컴팩트한 사이즈
- RS485 (MODBUS) 통신기능 지원 (Option)
<< 사양 >>
| 이온
측정 |
이온측정범위 |
0~20,000 ppm (-2,000 ~ 2,000mV) |
| 분해능 |
0.01ppm / 0.1mV |
| 온도
측정 |
온도 측정 범위 |
-10.0 ~ 110.0 ℃ |
| 분해능 |
0.1 ℃ |
| 제어
출력 |
- 출력 릴레이 수 : 3EA
- 2EA Set-Points Hi/Low, On/Off 제어 : 240V AC, 0.5A Max.
- 1EA Wash Setting, On/Off 제어 : 240V AC, 30V DC, 5.0A Max.
|
- 출력 기능 : Control & Wash
- Control & Wash 기능 : On/Off 제어
- Alarm 기능 : HI/LO Control Point |
| 신호 출력
|
- 아날로그 출력 범위 : 0/4 ~ 20mA 2EA(절연)
- 500V isolated, Max load 500 Ω
- 디지털 출력 : RS485 (MODBUS) 출력 (Option) |
| 센서 보정
|
- 2Point, 3Point 보정
|
| Hold 기능
|
- 센서 교정 시 Auto Hold
- Alarm, Control 릴레이 : Hold 시간 설정 가능
- 아날로그 출력 : 직전 출력 값으로 Hold |
| 사용 환경
|
- 작동 온도 : 0/50℃
- 작동 습도 : 응결 없이 95% |
| 기 구
|
- 취부방법 : Panel/ Pipe/ Wall Mounting
- Case 재질 : ABS
- 외형치수 : 144 x 144 x 115 mm (HxWxD)
- 무게 : 0.8 kg |
| 전 원
|
- 전원공급 : AC 100~240 VAC ± 10%, 5
50/60Hz
|
|
|
