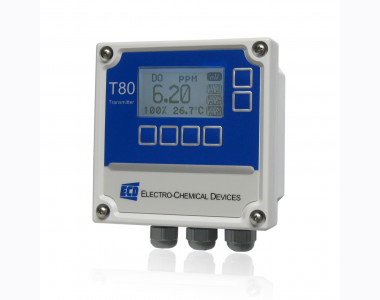

T80 ppb DO Controller
|
| |
|
|
|
<< 특징 >>
- 기존의 갈바닉 DO Sensor를 연결하여 사용 가능한 Controller
- 선명한 LCD 사용
- IP65 with push-button control pad
- DO/Air(%) 측정값, 온도값, 각종 설정값, Set-point 상태 표시
- 염도 보상 및 고도 보상
- 144 * 144 * 90mm (W*H*D)의 컴팩트한 사이즈
- RS485 (MODBUS) 및 HART 통신기능 지원 (Option)
<< DO90 Trace DO Sensor 사양 >>
DO
측정
|
DO 측정방식 |
Galvanic |
| DO 측정범위 |
0.001~20.00 ppm(mg/L) (ppm/ppb auto-ranging)
|
| 분해능 |
0.001ppm |
| 압력범위 |
Max. Pressure 15 psig |
| 온도범위 |
-5 ~ 80 ℃ |
| Response Time |
T90 = 30 sec, T99 = 90 sec |
| Slope |
approx. 1.5nA/ppbO2 at 20 °C and 1013 hPa |
| Polarization time |
< 60 minutes |
| Minimum
Flow Rate |
200 ml/min with PN 1000008-1 flow cell
|
| Materials of
Construction
|
Sensor body: Flanged stainless steel AISI 316 Ti
Electrode body: PEEK
Membrane: PFA Teflon, 2 mil thickness (approx.)
Cathode: Silver
Anode: Lead
|
| 센서 케이블
|
Shield Cable
7 meter or 15meter lengths, Max 100 meter |
| Process
Connections
|
1/4” 316 SS tube fittings
|
| Electrical connection
|
Digital signal on a shielded 4-wire cable (controller
side)
|
| Weights
|
Model DO90 sensor with 10’ cable length, 0.7
kg
Stainless Steel Flow cell, 2.0 kg |
<< T80 Analyzer 사양 >>
DO
측정
|
DO 측정범위 |
ppb<->20.00 ppm, mg/L, % SAT (000.1 - 999.9, Auto Ranging)
|
| Accuracy |
±2% of range |
| Linearity |
N/A |
| Sensitivity |
N/A |
| Repeatability |
N/A |
| Response Time |
N/A |
| Display |
Display |
2.75" x 1.5" backlit LCD |
| 표시항목 |
측정항목, 측정값 및 단위, 퍼센트 값, 온도 값 |
| 온도
보상 |
100 K-ohm TC, -30°C - 140°C |
| Accuracy within ±0.3℃ |
| Operating Temp.
|
- 20℃ ~ 70℃ (24VDC 모델) / - 20℃ ~ 60℃
(100~240 VAC 모델) |
| Outputs |
4~20mA & MODBUS (Option : HART) |
| 전 원
|
24VDC or 100~240VAC, 50/60Hz (선택가능)
|
| Contorl Functions
|
ON/OFF 제어 |
| 기 구
|

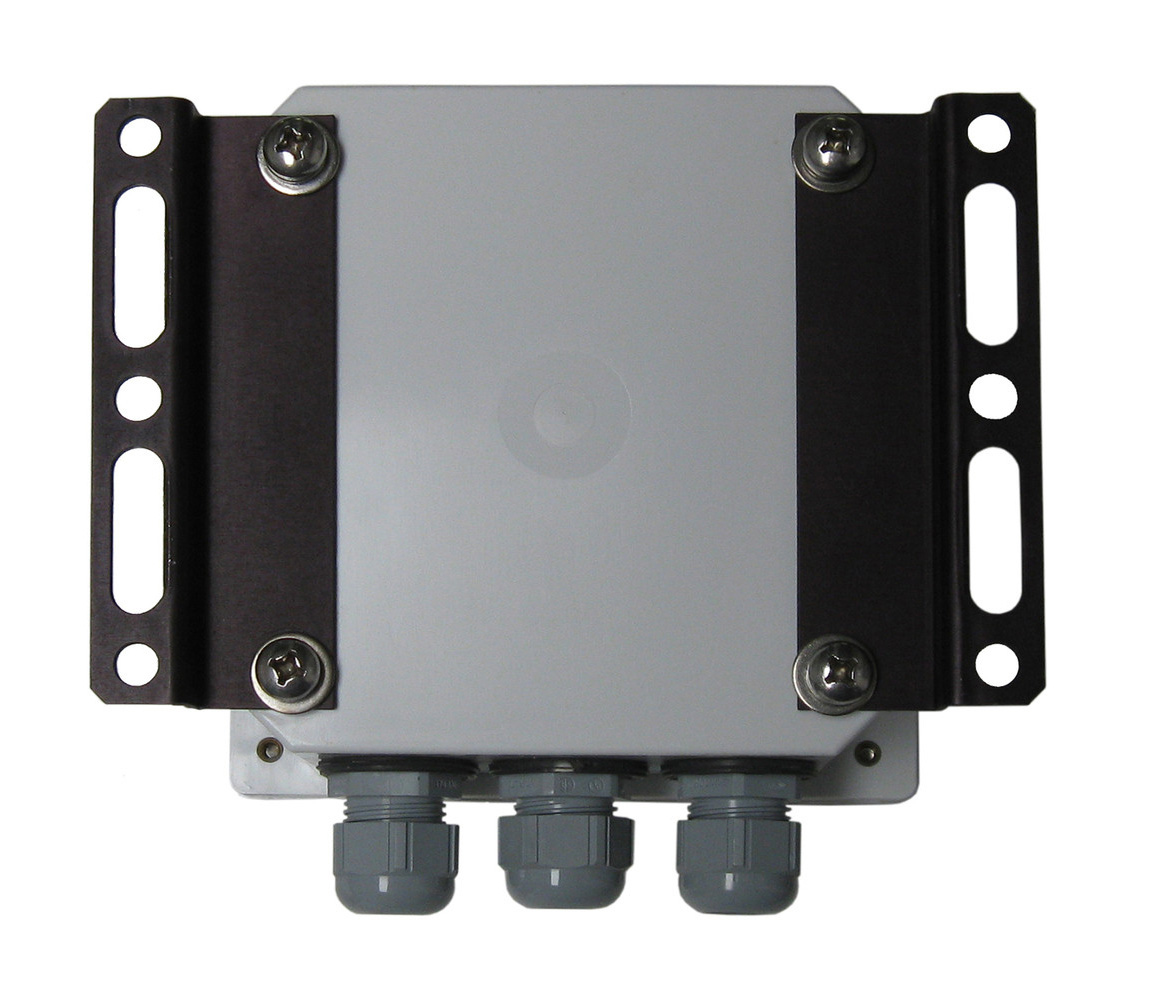

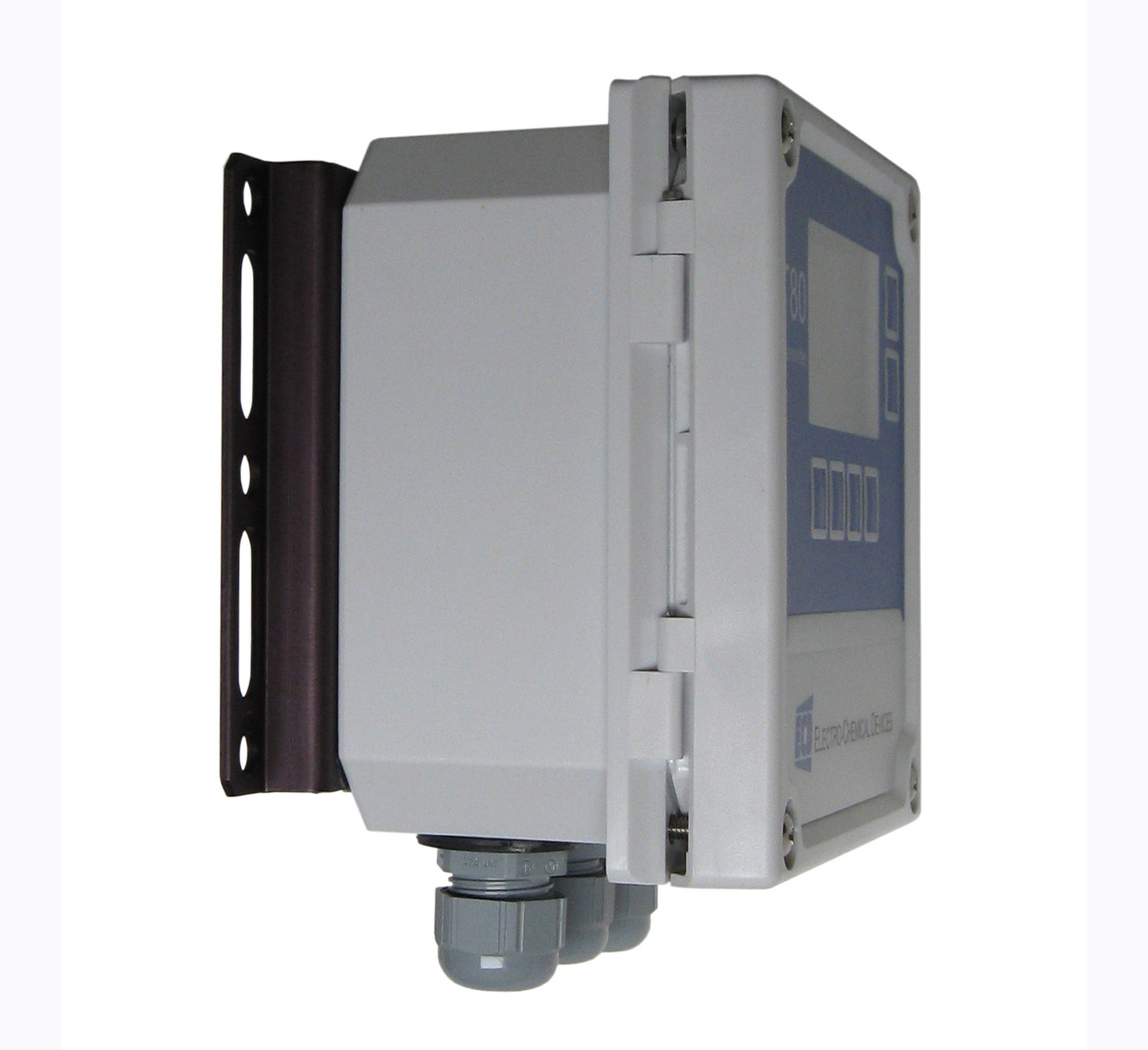

취부방법 : Panel or wall Mounting
Case : IP65, weatherproof, 1/2 DIN
외형치수 : 144 x 144 x 90 mm (LxWxD)
무게 : 0.7 kg |
|
|
