SC-U1 DO Controller
|
| |
|
|
|
<< 특징 >>
- 최대 2채널까지 연결하여 사용가능한 멀티 컨트롤러(확장보드사용시 최대 4채널)
- 최대 2개의 4~20mA 신호출력 (확장보드사용시 최대 4개)
- 최대 4개의 릴레이 출력 (확장보드사용시 최대 8개)
- 소모품이나 유지관리가 필요없는 형광센서를 이용한 측정방식
- 유속이 없는 정지상태의 물도 DO 측정이 가능
- 보정데이터 저장 및 자가진단기능이 있는 DO 센서
- 하수처리장, 각종 수처리공정, 양식장등 다양한 곳에 적용 가능

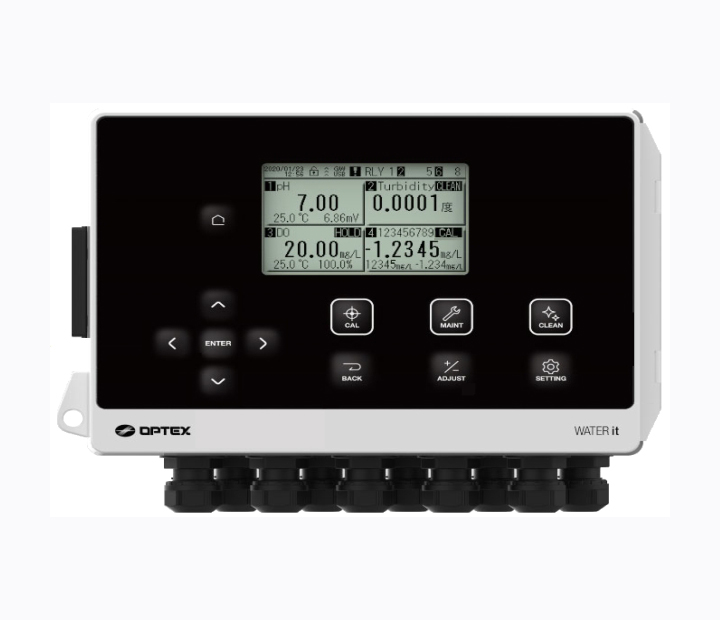

<< SC-U1 Controller 사양 >>
DO
측정
|
DO 측정범위 |
0~50ppm(mg/L), 0~200% air saturation,
0~150kPa |
| Measurement resolution |
±0.1mg/L(0~8mg/L), ±0.2mg/L(8~20mg/L), ±10% of reading
(20~50 mg/L) |
| Linearity |
- |
| Sensitivity |
- |
| Repeatability |
- |
| Response Time |
센서사양 참조 |
| Display |
Display |
- |
| 표시항목 |
측정항목, 측정값 및 단위, 퍼센트 값, 온도 값 |
| 온도
보상 |
- |
| - |
| Operating Temp.
|
- 20℃ ~ 50℃, Humidity 95%Rh or less (Avoid direct
sunlight) |
| Outputs |
4~20mA x 2 (확장보드사용시 최대 4개) |
| 전 원
|
100~240VAC ±10%, 50/60 Hz
|
| Contorl Functions
|
4개의 On/Off 제어(확장보드사용시 최대 8개) |
| 기 구
|
취부방법 : wall Mounting
Case : Polycarbonate, IP65 (Jetproof Type)
외형치수 : 162 x 240 x 109 mm (HxWxD)
무게 : 1.8 kg (including mounting bracket) |

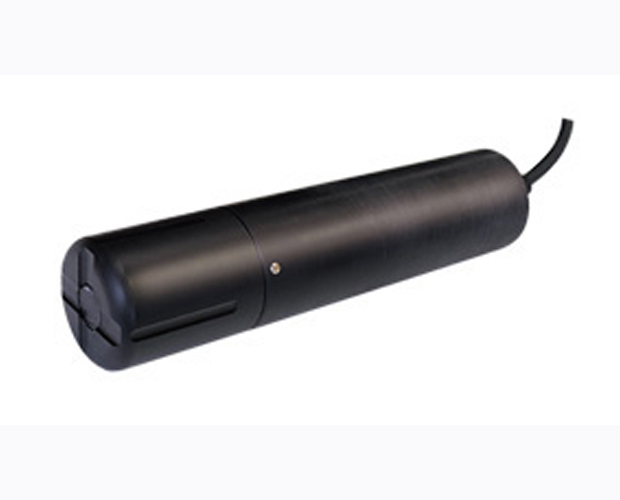

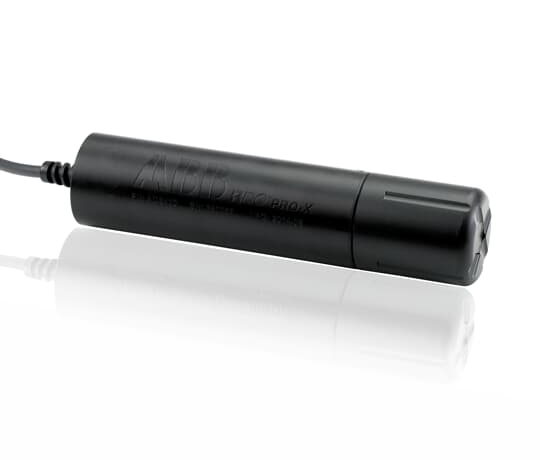

<< DOS-20 센서 사양 >>
DO
측정
|
DO 측정방식 |
Fluorescence quenching method |
| DO 측정범위 |
Dissolved oxygen concentration : 0.00~50.00 ppm(mg/L)
Dissolved oxygen % saturation : 0.0~200.0% air saturation
Oxygen partial pressure : 0.0~150.0 kPa |
| 분해능 |
0.01ppm or 0.1% Saturation or 0.1 kPa |
| 압력범위 |
N/A |
| 온도범위 |
0.0 ~ 50.0 ℃ (Measuring)
|
| Response Time |
T90 = 45 sec
T95 = 60 sec (Water temperature: 25°C) |
| Measurement resolution |
±0.1mg/L(0~8mg/L), ±0.2mg/L(8~20mg/L),±10% of reading (20
~50 mg/L) |
| Current consumption |
25 mA max. (24 VDC) |
| 센서
캡의 수명 |
> 대략 2 years (센서 설치 후 매년 교환권장)
|
| Wetted Materials
|
ABS |
| 센서 케이블
|
10m |
| Communications
(function)
|
MODBUS (RTU/ASCII) |
| Dimensions
|
Length : 204mm
Diameter : 44mm |
| Weights
|
Cable length 10m : 0.85kg |
|
|
