HM-DO96
|
| |
|
|
|
<< 특징 >>
- One-Microchip을 이용한 Microprocessor 방식
- 폴라로그래픽 DO Sensor를 연결하여 사용 가능한 Controller
- 선명한 LCD 사용
- IP65 with push-button control pad
- DO/Air(%) 측정값, 온도값, 각종 설정값, Set-point 상태 표시
- 염도 보상 및 고도 보상
- NTC 30K or NTC 22K 온도센서 사용

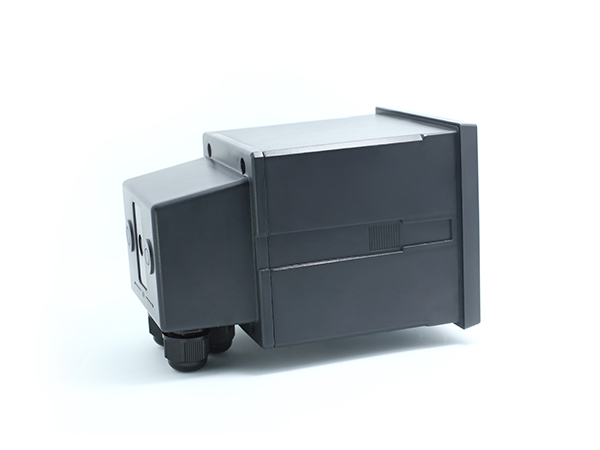

- 96 * 96 * 145mm (W*H*D)의 컴팩트한 사이즈
- RS485 (MODBUS) 통신기능 지원 (Option)
<< 사양 >>
DO
측정
|
DO 측정범위 |
0~60.00 ppm(mg/L), 0~600.0% air saturation |
| 분해능 |
0.01ppm |
| 압력보정 |
0.5~2.5 bar 또는 7.25~36.25 psi 압력 수동설정 |
| Salinity (Chloride) |
0.0~45.0 ppt 수동설정 |
| Relative Humidity |
N/A |
| Relative Accuracy |
±0.5% of Span |
| Repeatability |
±0.5% of Span |
| 온도
측정 |
온도 측정 범위 |
0.0 ~ 100.0℃ |
| 분해능 |
0.1 ℃ |
| Accuracy |
±0.2 ℃ |
| 제어
출력 |
- 출력 릴레이 수 : 3EA
- 2EA Set-Points Hi/Low, On/Off 제어 : 240V AC, 0.5A Max.
- 1EA Wash Setting, On/Off 제어 : 240V AC, 30V DC, 5.0A Max. |
- 출력 기능 : Control & Wash
- Control & Wash 기능 : On/Off 제어
- Alarm 기능 : HI/LO Control Point |
| 신호 출력
|
- 아날로그 출력 범위 : 0/4 ~ 20mA 2EA(절연)
- 500V isolated, Max load 500 Ω
- 디지털 출력 : RS485 (MODBUS) 출력 (Option)
|
| 센서 보정
|
- 센서 보정방법 : 1~2점 자동
|
| Hold 기능
|
- 센서 교정 시 Auto Hold
- 아날로그 출력 : 직전 출력 값으로 Hold |
| 사용 환경
|
- 작동 온도 : 0 ~ 50℃
- 작동 습도 : 응결없이 95% |
| 기 구
|
- 취부방법 : Panel Mounting
- Case 재질 : ABS
- 외형치수 : 96 x 96 x 145 mm (HxWxD)
- 무게 : 0.40 kg |
| 전 원
|
- 전원공급 : 100~240V AC, 50/60 Hz
|
<< Sensor >>
| 센서모델 |

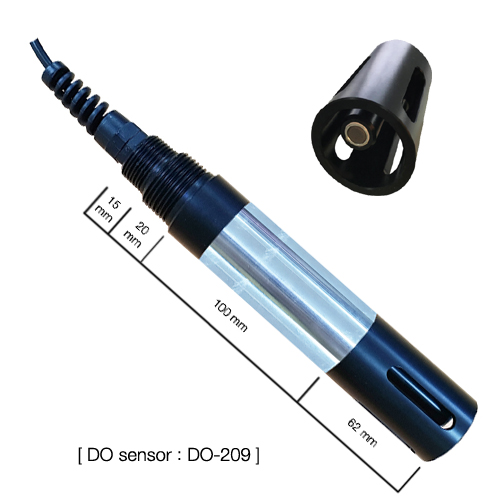

DO-209 |
Oxyferm FDA 120 (237450) |
Oxysens (237150) |
| 측정원리 |
Polarographic |
| 측정범위
|
0 ~ 20ppm |
10ppb ~ 40ppm |
40ppb ~ 40ppm |
| 사용온도 |
0 ~ 80 °C |
0 ~ 130 °C |
0 ~ 60 °C |
| 온도타입
|
NTC22K |
| 응답시간
|
90% <3 min (at 20 ℃) |
90% <60 sec (at 25℃) |
98% <60 sec (at 25℃) |
| 최소유속
|
2.5 cm/s |
3 cm/s |
| 센서크기
|
Ø38 x 162 mm |
Ø12 x 120 mm |
| Thread
|
G1 & NPT3/4" |
PG 13.5
|
| 재질
|
SUS316L / UPVC |
Stainless steel 1.4435 /
silicone / EPDM with FDA승인 |
| 케이블
|
일체형 |
분리형(T82 / VP) |
일체형 |
기본 케이블
길이
|
5M |
| 기타 특징
|
긴 수명의 멤브레인 |
Autoclavable(고압멸균기),
CIP, SIP 사용 가능 |
용액 / 멤브레인
교체 x |
<< Accessory >>
(1) Standard
- DO 측정기 본체
- 사용 설명서
(2) Option
[DO 전극 선택]
#DO-209 : 하수. 폐수에 적합, 5m cable 일체형, 멤브레인 교체 가능
#237 450 : Autoclavable(고압멸균). CIP. SIP 적용가능, VP connector, 케이블 분리형, 멤
브레인 교체 타입
#237150 : 5m cable 일체형, 멤브레인 교체 불가
[기타 선택]
- Sensor Holder & Bracket or Flange (SUS / PP)
- Panel (SUS / ABS)
|
|
