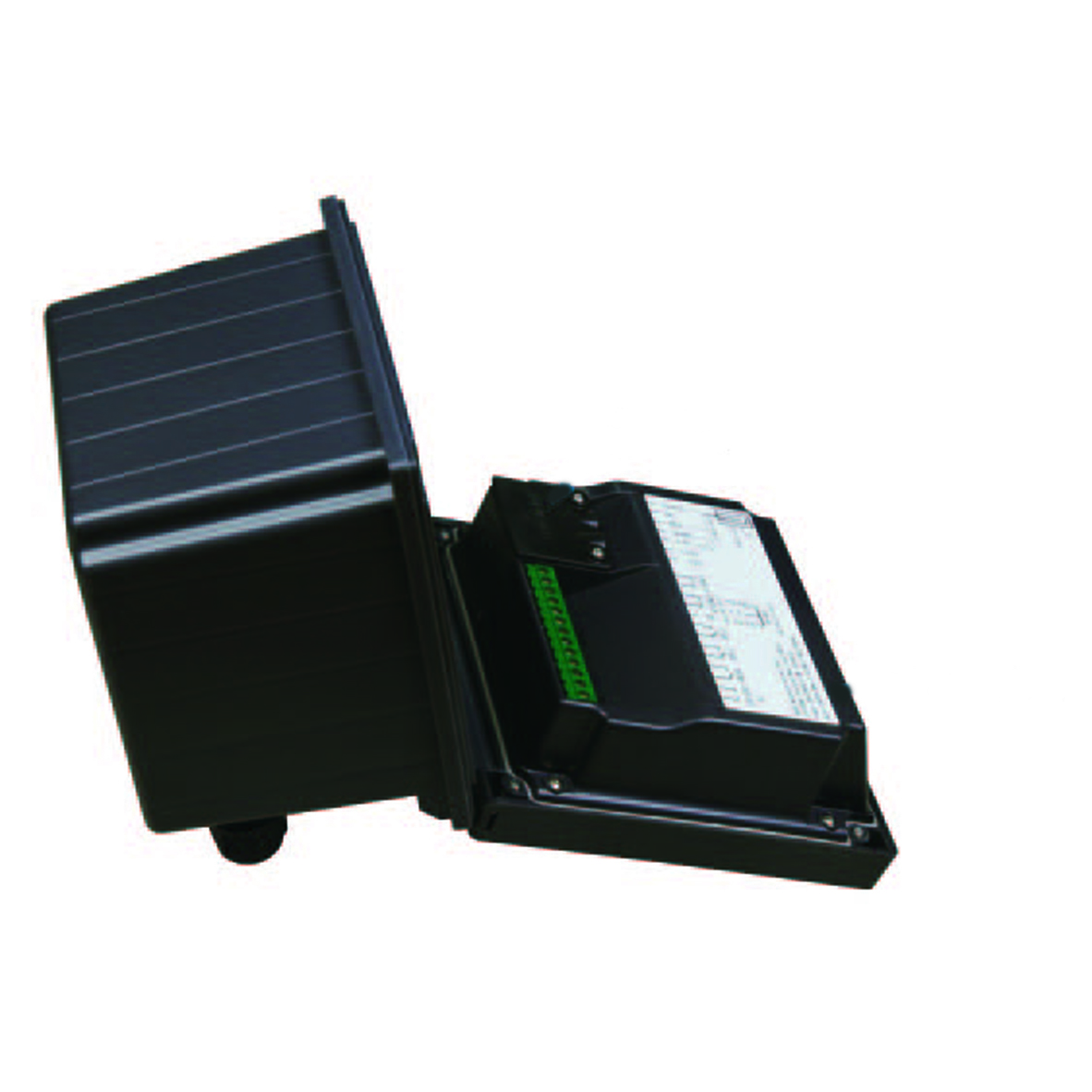

MOD3500 (광학식 DO 측정기)
|
| |
|
|
|
<< 특징 >>
- 신뢰할 수 있는 모니터링 및 Microprocessor 제어 컨트롤러
- 큰 LCD화면을 적용하여 측정값 및 다양한 작동상태 확인 가능
- LED 경보 표시 작동으로 빠른 동작 인식 가능
- DO(mg/l, ppm)/Air(%)/온도 동시 측정
- 광학 측정방식의 DO센서로 전해질용액, 멤브레인 교체 필요 없음
- 산소 소모가 필요 없으며, 유속 및 교반이 없이도 정확도 높은 측정
- 상.하한 설정, ON/OFF 제어 및 알림 표시
- 세정 릴레이 접점을 이용한 셀프클리닝 기능 가능
- 자동,수동 보정, 온도보상
- Solution-graound 기능으로 샘플 간섭 최소화
- 기본 0~20mA 아날로그 출력 및 RS485(MODBUS) 통신출력 제공
- 벽/패널/파이프 설치에 적합한 실외 방수설계 (IP65)
- 144 * 144 * 115mm (W*H*D)의 컴팩트한 사이즈
<< 사양 >>
DO
측정
|
DO 측정범위 |
0.00~19.99 ppm(mg/L), 0~200.0% air saturation |
| 분해능 |
0.01ppm(mg/l) |
| 압력보정 |
0.5~2.5 bar 또는 7.25~36.25 psi 압력 수동설정 |
| Salinity (Chloride) |
0.0~45.0 ppt 수동설정 |
| Relative Humidity |
N/A |
| Relative Accuracy |
±3%, ±1 digit |
| Repeatability |
±3% of Span |
| 온도
측정 |
온도 측정 범위 |
-30.0 ~ 130.0℃(센서에 따라 다름) |
| 분해능 |
0.1 ℃ |
| Accuracy |
±0.2 ℃, ± 1 digit |
| 제어
출력 |
- 출력 릴레이 수 : 3EA
- 2EA Set-Points Hi/Low, On/Off 제어 : 240V AC, 0.5A Max.
- 1EA Wash Setting, On/Off 제어 : 240V AC, 30V DC, 5.0A Max. |
- 출력 기능 : Control & Wash
- Control & Wash 기능 : On/Off 제어
- Alarm 기능 : HI/LO Control Point |
| 신호 출력
|
- 아날로그 출력 범위 : 0/4 ~ 20mA 2EA(절연)
- 500V isolated, Max load 500 Ω
- 디지털 출력 : RS485 (MODBUS RTU) 출력 (Option)
|
| 센서 보정
|
- 센서 보정방법 : 1~2점 자동
|
| Hold 기능
|
- 센서 교정 시 Auto Hold
- 아날로그 출력 : 직전 출력 값으로 Hold |
| 사용 환경
|
- 작동 온도 : 0 ~ 50℃
- 작동 습도 : 응결없이 95% |
| 기 구
|
- 취부방법 : Panel, Wall, Pipe Mounting
- Case 재질 : ABS
- 외형치수 : 144 x 144 x 115 mm (HxWxD)
- 무게 : 0.80 kg |
| 전 원
|
- 전원공급 : 100~240V AC ±10%, 50/60 Hz
|
<< Sensor >>
| DO
센서 |
측정방식 |
형광측정방식(Optical DO Sensor) |
| 측정범위 |
DO : 0~20.00 ppm(mg/L) / Air : 0~200% |
| 정확도 |
± 0.5% FS |
| 사용압력 |
6 Bar (0.6Mpa) |
| 센서응답시간 |
90% <60초 (at 25℃) |
| 센서 제원 |
Ø50.6 x 260 mm / 1.36 kg |
| 재질 |
센서 : SUS316L 블랙 티타늄 / 캡 : POM / 멤브레인 : 형광막실
리콘 |
| 센서케이블길이 |
기본 10m 케이블(최대 80m 까지 옵션 가능) |
| 커넥터 연결규격 |
G1 Thread |
|
|
