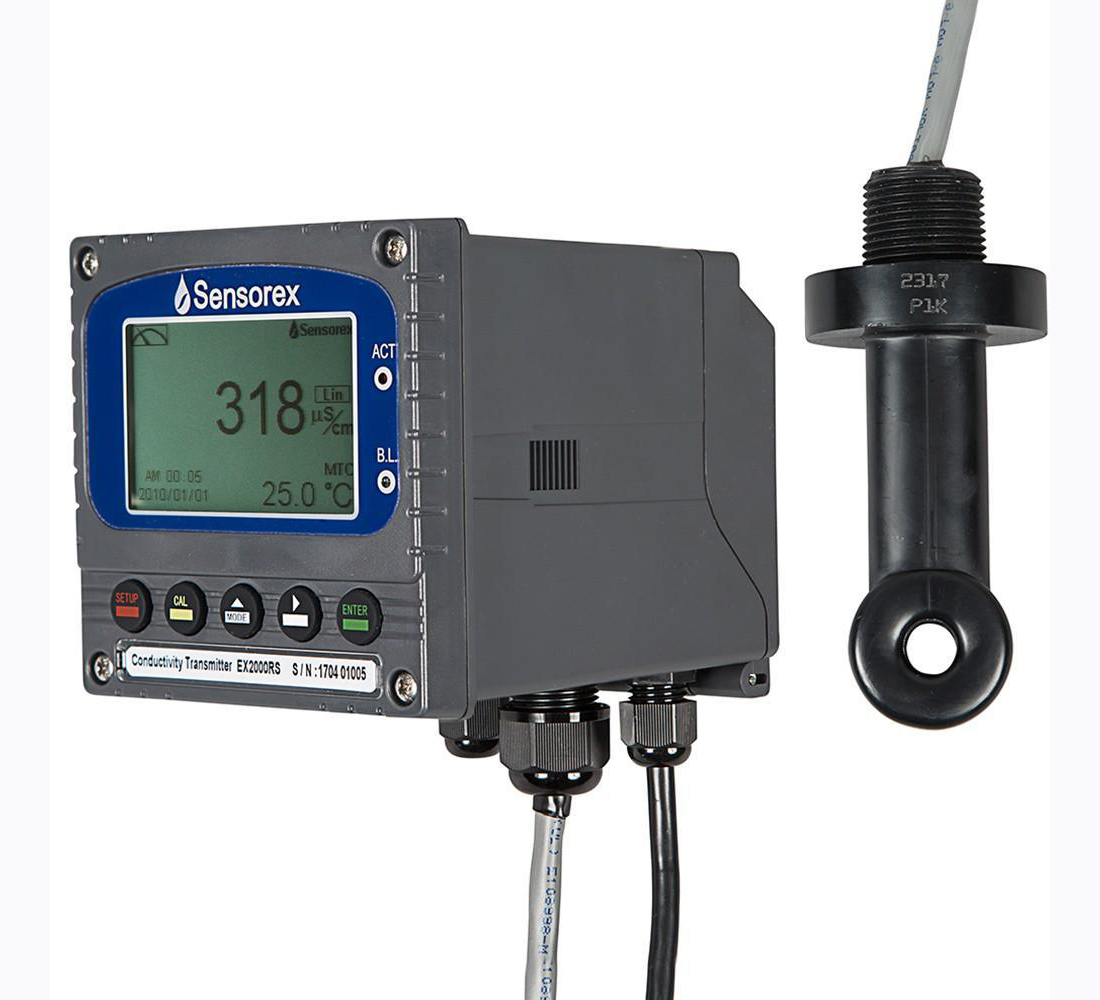

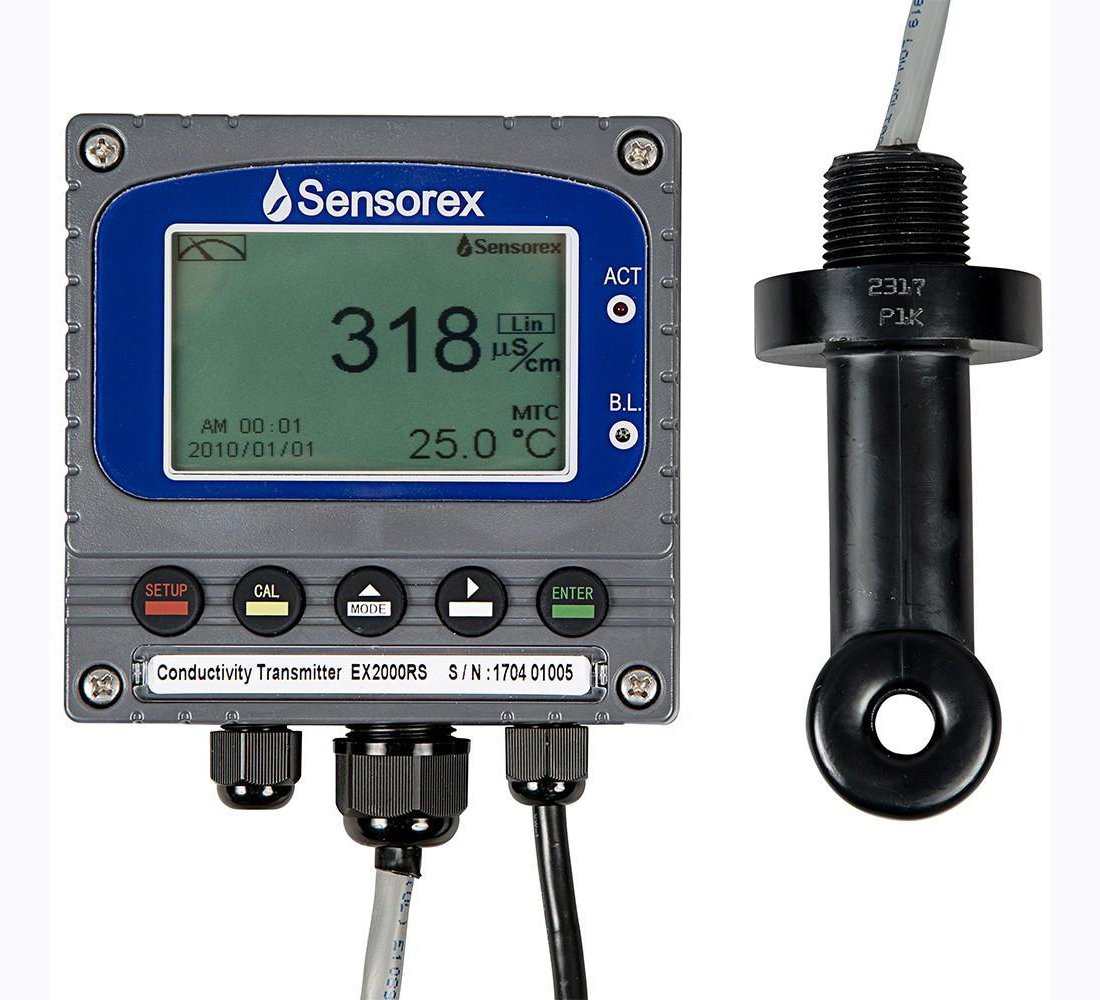

EX2000RS - Toroidal Conductivity Transmitter




<< 특징 >>

- TCS3020 유도식 전도도센서와 연결하여 사용
- EC/ TDS/ %농도 측정값, 온도값, 각종 설정값, Set-point 상태 표시
- 두 개의 설정 구간에서 On/Off 제어
- Panel 및 Wall Mounting
- RS485 Serial Interface (MODBUS RTU or ASCII)


<< EX2000RS Transmitter 사양>>

EC 측정 EC 측정범위 0.0 ~2,000mS/cm
분해능 0.1μS/cm, 0.001mS/cm, 0.01mS/cm, 0.1mS/cm, 1mS/cm(auto)
TDS 측정범위 0 ppm~19999 ppm ; 0.00~199.9 ppt
Salinity 측정범위 0.0 ppt~70.0 ppt
농도값 NaCl : 0~28%/ HCl : 0~18%, 22-39%/ HNO3 : 0~30%,35~96%
NaOH : 0~24%, 15~50%/ H2SO4 : 0~37%, 28~88%, 89-99%/ H3PO4 : 0~35%
농도값 분해능 0.01%
온도 측정 온도 측정 범위 -30 ~130°C NTC30K ; -30 ~ 200°C PT1000
분해능 0.1 ℃
Temperature Sensor PT1000Ω / NTC Thermistor, 30kΩ
제어 출력 - 출력 릴레이 수 : 3개
- 출력 규격 : SPDT 접점3 (제어용 2, 세정용 1)
- 스위칭 전압 및 전류 : AC240V / 0.5A
- 출력 기능 : 알람, 세정, Control (각각의 릴레이마다 독립적으로 기능 설정 가능)
- Control 기능 : On/Off 제어, 세정 장치 제어
- Alarm 기능 : High/Low Alarm point, Relay Delay
신호 출력 - 아날로그 출력 범위 : 0/4 ~ 20mA - max load : 500 ohm
센서 보정 표준용액을 이용한 교정, 셀상수 조정 통한 교정
Hold 기능 - 센서 교정 시 Auto Hold
- Alarm, Control 릴레이 : Hold 시간 설정 가능
- 아날로그 출력 : 직전 출력 값으로 Hold
사용 환경 - 작동 온도 : 0/50℃ - 작동 습도 : 응결 없이 95%
기 구 - 취부방법 : Panel or Wall Mounting
- Case 재질 : N/A
- 외형치수 : 96 x 96 x 132 mm (HxWxD), 1/4 DIN
- 무게 : 0.5 kg
전 원 - 전원공급 : AC 100~240V ± 10%, 50/60Hz
- 소비전력 : 최대 7W


<< TCS3020 Inductivie Sensor 사양 >>

TCS3020 Sensor Body Material Length
(mm)		 Temp(˚C) Cable
Length		 기 타
측정범위 Pressure
Noryl Φ35 * 120 max 105 °C
FC95C Flow Cell과 사용시 80 °C 		3m, 6m, 10m 등 유도식센서
Pt100 RTD
0~2,000mS/cm 150psig

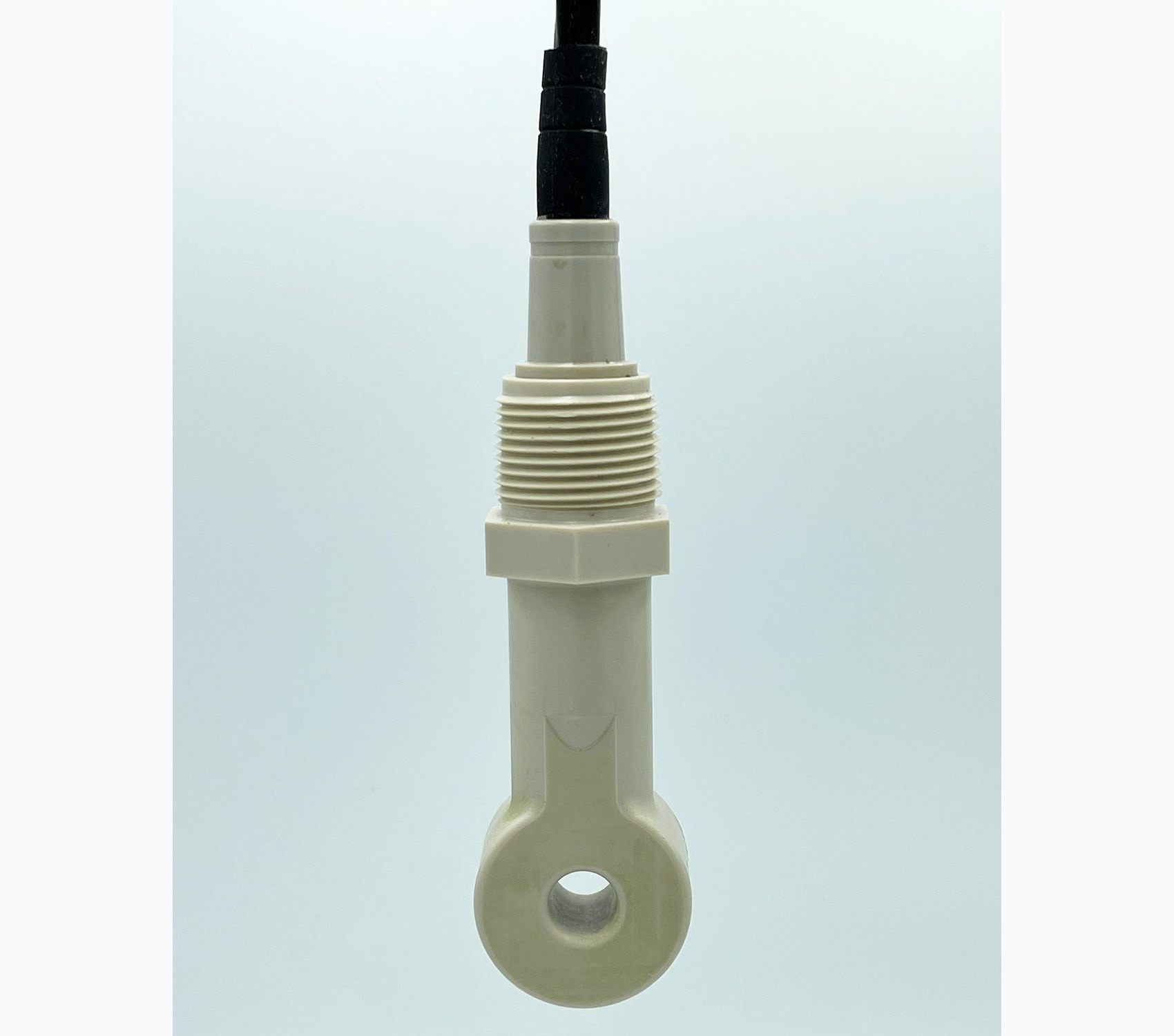

<< TCSP3020 Inductivie Sensor 사양 >>

TCSP3020 Sensor Body Material Length
(mm)		 Temp(˚C) Cable
Length		 기 타
측정범위 Pressure
PEEK Φ35 * 100 max 130 °C 3m, 6m, 10m 등 유도식센서
Pt100 RTD
0~2,000mS/cm 295psig
