OLM223 EC Controller




<< 특징 >>

- 2전극 방식의 센서 및 유도식 전도도센서 사용가능(옵션)
- EC/TDS/Resisitivity/%농도 측정값, 온도값, 각종 설정값, Set-point 상태 표시
- 두 개의 설정 구간에서 On/Off 제어 및 PFM/PWM 제어 가능

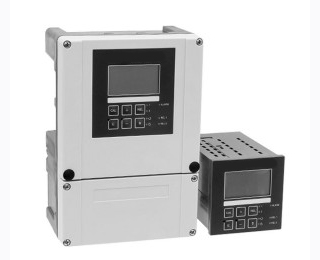

- Panel Mount (OLM223), Field Mounting (OLM253)
- 지속적인 센서의 상태의 확인 기능
- 다양한 옵션 제공 (아날로그 출력 2EA, HART 통신)


<< OLM223 Controller 사양 >>

EC 측정 EC 측정범위 0 ~2,000mS/cm or 0~200MΩ.cm or 0~9999%,ppm,mg/l
분해능 측정범위에 따라 틀림
Cell Constant K = 0.005 ~ 99.99
Max Cable Length 2전극 방식 : 전도도 100M, 저항 20M / 유도식 : 55M
Repeatability max 0.5% of 측정값
Drift max 0.2% of 측정값
온도 측정 온도 측정 범위 -35 ~ 250℃
분해능 0.1 ℃
Temperature Sensor PT100Ω/ 10000Ω / NTC Thermistor, 30kΩ
제어 출력 - 출력 릴레이 수 : 2개
- 출력 규격 : SPDT 접점2(제어용)
- 스위칭 전압 및 전류 : AC220V/2A
- 출력 기능 : 알람, 세정, Control (각각의 릴레이마다 독립적으로 기능 설정 가능)
- Control 기능 : On/Off 제어 또는 비례 제어(PFM/PWM), 세정 장치 제어
- Alarm 기능 : High/Low Alarm point, Relay Delay
신호 출력 - 아날로그 출력 범위 : 0/4 ~ 20mA(절연) => 아날로그 신호출력 추가 가능 (Option)
- 반응시간 : 2.5s for 98%
- Isolation : 350 Vms / 500Vdc
- Load : 500 ohm max
- HART 출력 가능 (Option)
센서 보정 - 센서 보정방법 : 용액을 이용한 1점 교정
Hold 기능 - 센서 교정 시 Auto Hold
- Alarm, Control 릴레이 : Hold 시간 설정 가능
- 아날로그 출력 : 직전 출력 값으로 Hold
사용 환경 - 작동 온도 : -10/55℃ - 작동 습도 : 응결 없이 95%
기 구 - 취부방법 : Panel or Field Mounting
- Case 재질 : Polycarbonate
- 외형치수 : 96 x 96 x 145 mm (HxWxD)
- 무게 : Panel Mount 0.7 kg, Field Mount 2.3 kg
전 원 - 전원공급 : AC 110/220V ± 10%, 50/60Hz
- 소비전력 : 최대 7.5VA
- DC 24V (Option)

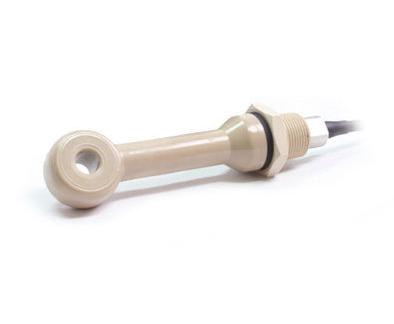

<< OLS50 Inductivie Sensor 사양 >>

OLS50 Sensor Body Material Length
(mm)		 Temp(˚C) Cable
Length		 기 타
측정범위 Pressure
PEEK or PFA Φ47 * 151 PEEK 모델 : -20 ~ 180 °C
PFA 모델 : -20 ~ 125 °C 		기본 5m 유도식센서
Pt100 RTD
K=2.0/ 0~2,000mS/cm 290psig
