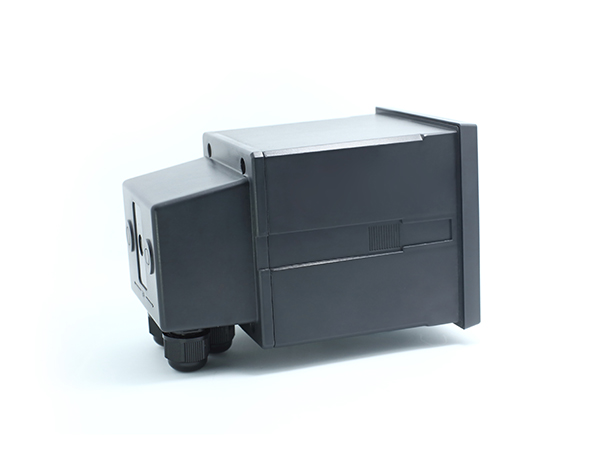

HM-EC96
|
| |
|
|
|
<< 특징 >>
- One-Microchip을 이용한 Microprocessor 방식
- EC Sensor(2 Cell or 4 Cell)를 연결하여 사용 가능한 Controller
- 선명한 LCD 사용
- IP65 with push-button control pad
- EC/Salinity/저항 측정값, 온도값, 각종 설정값, Set-point 상태 표시
- 자동 또는 수동 온도 보정 기능 및 버퍼 용액 자동인식
- NTC 30K or Pt1000 RTD 온도센서 사용
- 96 * 96 * 145mm (W*H*D)의 컴팩트한 사이즈
<< 사양 >>
| EC
측정 |
EC 측정범위 |
0.000 μS/cm ~ 200.0 mS/cm |
| 분해능 |
0.001 μS/cm |
| Relative Accuracy |
± 1% |
| Cell Constant |
K = 0.01, 0.1, 0.5, 1, 10/cm사용
(K = 0.005~19.99/cm 범위
내에서 설정 가능) |
| Resistivity 측정 |
Resisitivity 측정 범위 |
0.00 ~ 20.00 MΩ.cm |
| 분해능 |
0.01 MΩ.cm |
| Relative Accuracy |
± 1% |
| Salinity
측정 |
Salinity 측정범위 |
0.0 ~ 70.0 ppt |
| 분해능 |
0.01 ppt |
| Relative Accuracy |
± 1% |
| 온도
측정 |
온도 측정 범위 |
-30.0 ~ 130.0℃ |
| 분해능 |
0.1 ℃ |
| Accuracy |
±0.2 ℃ |
| 제어
출력 |
- 출력 릴레이 수 : 3EA
- 2EA Set-Points Hi/Low, On/Off 제어 : 240V AC, 0.5A Max.
- 1EA Wash Setting, On/Off 제어 : 240V AC, 30V DC, 5.0A Max. |
- 출력 기능 : Control & Wash
- Control & Wash 기능 : On/Off 제어
- Alarm 기능 : HI/LO Control Point |
| 신호 출력
|
- 아날로그 출력 범위 : 0/4 ~ 20mA 2EA(절연)
- 500V isolated, Max load 500 Ω
|
| 센서 보정
|
- 센서 보정방법 : 1점 자동
|
| Hold 기능
|
- 센서 교정 시 Auto Hold
- 아날로그 출력 : 직전 출력 값으로 Hold |
| 사용 환경
|
- 작동 온도 : 0 ~ 50℃
- 작동 습도 : 응결없이 95% |
| 기 구
|
- 취부방법 : Panel Mounting
- Case 재질 : ABS
- 외형치수 : 96 x 96 x 145 mm (HxWxD)
- 무게 : 0.40 kg |
| 전 원
|
- 전원공급 : 100~240V AC, 50/60 Hz
|

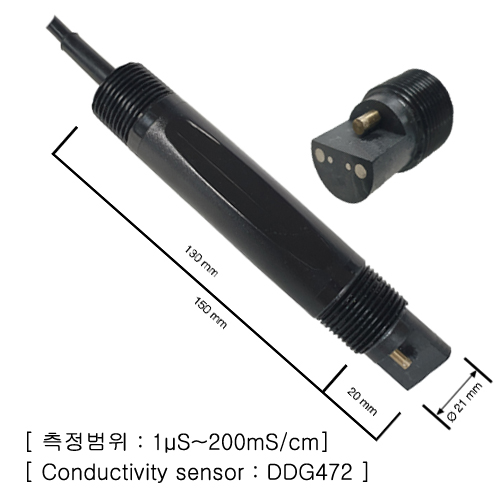

<< EC Electrode >>
| DDG472I |
Body Material |
Length
(mm) |
Temp(˚C) |
Cable
Length |
기 타
|
| 측정범위
|
Pressure |
| POM |
150/28 |
0 ~ 90 ˚C |
기본 5m |
4 Cell (4전극) POM Body, Titanium 센서
3/4" NPT Thread NTC 30K 온도센서 |
| 0.01~200mS/cm |
7 Bar at 25 ˚C |
|
|
