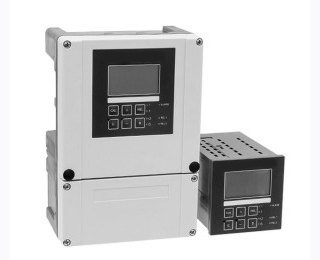

OCM223 Controller (이산화염소)




<< 특징 >>

- 문자와 숫자 겸용의 표시가 가능한 back-lighted LCD
- OCCS50 Chlorine dioxide sensor 혹은 OCCS51 Chlorine Sensor 혹은 사용
- Chlorine/ Chlorine dioxide 측정값, 온도값, 각종 설정값, Set-point 상태 표시
- 정확한 유리잔류염소 측정을 위한 pH 자동 보상기능
- 두 개의 설정 구간에서 On/Off 제어 및 PFM/PWM 제어 가능
- Panel Mount (OCM223), Field Mounting (OCM253)
- 지속적인 센서의 상태의 확인 기능
- 다양한 옵션 제공 (아날로그 출력 2EA, HART 통신 등)


<< OCM223 Controller 사양 >>

Cl2, ClO2 측정 측정범위 0 ~ 5 , 0 ~ 20 ppm for OCCS 50 Sensors
0 ~ 5 , 0 ~ 20 ppm for OCCS 51 Sensors
분해능 0.01/ 0.001 ppm
Reference point 25℃ / 7.2pH
pH & 온도 보상 4 ~ 9 pH / 2 ~ 45 ℃
Relative Accuracy 0.5% of measuring range
Repeatability 0.2% of measuring range
pH/ ORP 측정 pH/ORP 측정 범위 3.5~9.5pH/0 ~ 1500 mV
분해능 0.01pH/1 mV
Relative Accuracy 0.5% of measuring range
Repeatability 0.2% of Span
온도 측정 온도 측정 범위 0 ~ 50℃
분해능 0.1 ℃
Temperature Sensor NTC 30kΩ Thermistor
제어 출력 - 출력 릴레이 수 : 2개
- 출력 규격 : SPDT 접점2(제어용)
- 스위칭 전압 및 전류 : AC220V/2A
- 출력 기능 : 알람, 세정, Control (각각의 릴레이마다 독립적으로 기능 설정 가능)
- Control 기능 : On/Off 제어 또는 비례 제어(PFM/PWM), 세정 장치 제어
- Alarm 기능 : High/Low Alarm point, Relay Delay
신호 출력 - 아날로그 출력 범위 : 0/4 ~ 20mA(절연) => 아날로그 신호출력 추가 가능 (Option)
- 반응시간 : 2.5s for 98%
- Isolation : 250 Vac
- Load : 500 ohm max
- HART 출력 가능 (Option)
센서 보정 - 센서 보정방법 : 1점 자동 교정, 1점 수동 교정
Hold 기능 - 센서 교정 시 Auto Hold
- Alarm, Control 릴레이 : Hold 시간 설정 가능
- 아날로그 출력 : 직전 출력 값으로 Hold
사용 환경 - 작동 온도 : -10/55℃ - 작동 습도 : 응결 없이 95%
기 구 - 취부방법 : Panel or Field Mounting
- Case 재질 : Polycarbonate
- 외형치수 : 96 x 96 x 145 mm (HxWxD)
- 무게 : Panel Mount 0.7 kg, Field Mount 2.3 kg
전 원 - 전원공급 : AC 110/220V ± 10%, 50/60Hz
- 소비전력 : 최대 7.5VA
- DC 24V (Option)

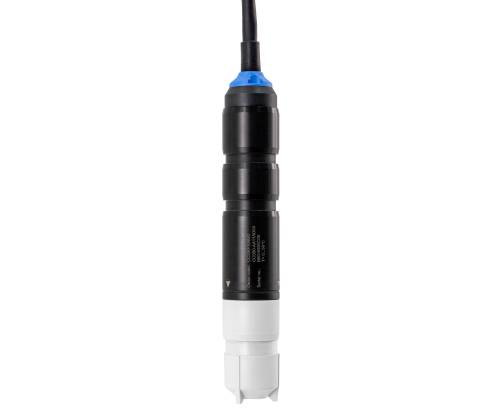

<< OCCS50 이산화염소 Sensor 사양 >>

OCCS50 Sensor Body Material Length
(mm)		 Temp(˚C) Cable
Length		 측정조건
측정범위 Flow
PVC, PVDF Φ25 * 126 20 °C 권장 3m Temperature : 20 °C
pH value : pH 6 to 7
Flow : 40 to 60 cm/s
ClO2-free base medium
0~5/ 0~20 mg/l 40 to 60 cm/s
