MT9000 (저농도 탁도 측정기)
|
| |
|
|
|
<< 특징 >>
- 신뢰할 수 있는 모니터링 및 Microprocessor 제어 컨트롤러
- 자동감지 백라이트 및 큰 LCD 화면으로 사용 최적화
- 저농도 탁도 측정
- 원하는 측정 단위 설정 가능 (NTU, FTU, FNU)
- 간단한 센서 보정 방법(5점 자동보정 및 설정 가능)
- 상. 하한 설정, ON/OFF 제어 및 알림 표시
- 기본 4~20mA 아날로그 출력 및 RS485 (MODBUS RTU) 통신출력 제공
- LED 경보 표시 작동으로 빠른 동작 인식 가능
- 벽, 패널, 파이프 설치에 적합한 실외 방수설계 (IP65)
- 144 x 144 x 115mm
<< Controller 사양 >>
|
Controller |
측정항목 |
Turbidity
|
| 측정단위 |
NTU,FTU, FNU |
|
Controller |
측정범위 |
0~20.000 / 0~200.00 |
| 분해능 |
0.001, 0.01, 0.1, 1 |
| 제어
출력 |
- 출력 릴레이 수 : 3EA
- 2EA Set-Points Hi/Low, On/Off 제어 : 240V AC, 0.5A Max.
- 1EA Wash Setting, On/Off 제어 : ON 0~9999초 / OFF 0~999.9시간
|
- 출력 기능 : Control & Wash
- Control & Wash 기능 : On/Off 제어
- Alarm 기능 : HI/LO Control Point |
| 신호 출력
|
- 아날로그 출력 범위 : 0/4 ~ 20mA 2EA(절연)
- 500V isolated, Max load 500 Ω
- 디지털 출력 : RS485 (MODBUS) 출력 (Option) |
| 센서 보정
|
- 5 Points 자동보정 및 설정가능
|
| Hold 기능
|
- 센서 교정 시 Auto Hold
- 아날로그 출력 : 직전 출력 값으로 Hold |
| 사용 환경
|
- 작동 온도 : 0/50℃
- 작동 습도 : 응결 없이 95% |

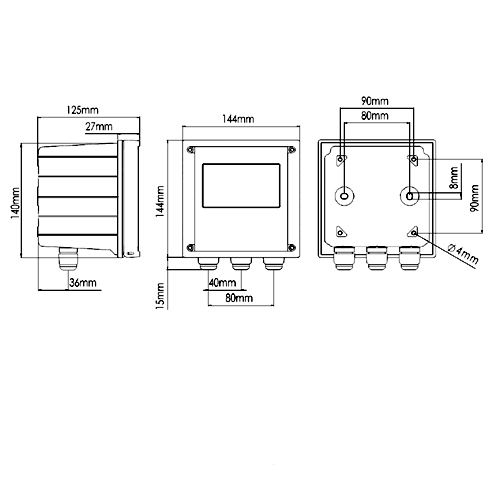

| 기 구
|
- 취부방법 : Panel/ Pipe/ Wall Mounting
- Case 재질 : ABS
- 외형치수 : 144 x 144 x 115 mm (HxWxD)
- Cut Off 치수 : 138mm x 138 mm (H x W)
- 무게 : 0.8 kg |
| 전 원
|
- 전원공급 : AC 100~240 VAC ± 10%, 50/60Hz
|

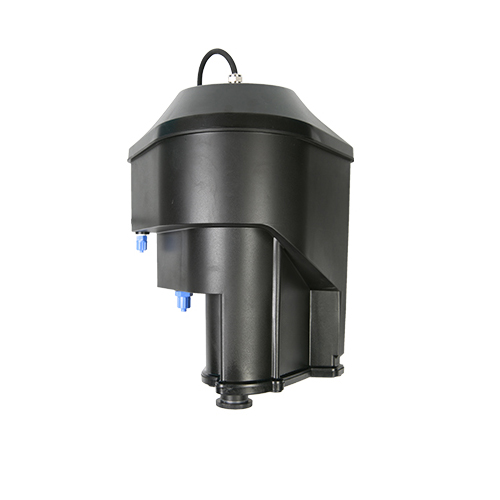

<< Sensor >>
| 측정항목 |
Turbidity |
| 측정센서 |
Low Turbodoty sensor MTU-100S |
| 측정범위
|
0.01 ~ 100NTU |
| 정확도
|
±0.015 NTU or ±2 % (@ 0.001~40NTU)/
±5 % (@ 40~100NTU) |
| 유속
|
300~700ml / min |
| 사용온도
|
0~45℃ |
| 응답시간
|
초기 대기시간 2분
|
| 센서 제원
|
310 x 320 x 410 mm (L x W x H) |
| 재질
|
ABS
|
| 커넥터 규격
|
In : 1/4 NPT, Out : 1/2 NPT |
| 방수등급
|
IP66/ NEMA 4 |
|
|
