MT9500
|
| |
|
|
|
<< 특징 >>
- 탁도/SS/MLSS 측정항목 표시
- 필요한 항목의 전극 선택에 따라 원하는 항목 측정
- 측정항목에 따라 원하는 측정 단위 설정 가능 (NTU, FTU, FUN, ppm, mg/l, g/l)
- One-Microchip을 이용한 Microprocessor 방식
- Large multi-segmented LCD 사용
- 자동감지 백라이트 기능
- 간단한 센서 보정 방법
- 상. 하한 설정, ON/OFF 제어 및 알림 표시
- 별도의 자동세척장치 연결 접점 제공 및 세척주기 컨트롤 가능
- 세정기능을 갖춘 센서 연결시 자동으로 와이퍼 작동
- 기본 4~20mA 아날로그 출력 및 RS485 (MODBUS RTU) 통신출력 제공(옵션)
- LED 경보 표시 작동으로 빠른 동작 인식 가능
- 벽, 패널, 파이프 설치에 적합한 실외 방수설계 (IP65)
<< Controller 사양 >>
|
Controller |
측정항목 |
Turbidity/ Suspended Solid / MLSS
|
| 측정단위 |
NTU,FTU, FNU, ppm, mg/l, g/l |
|
Controller |
측정범위 |
센서에 따라 다름 |
| 분해능 |
0.01/ 0.1 / 1 / AUTO |
| 제어
출력 |
- 출력 릴레이 수 : 3EA
- 2EA Set-Points Hi/Low, On/Off 제어 : 240V AC, 0.5A Max.
- 1EA Wash Setting, On/Off 제어 : 240V AC, 30V DC, 5.0A Max.
|
- 출력 기능 : Control & Wash
- Control & Wash 기능 : On/Off 제어
- Alarm 기능 : HI/LO Control Point |
| 신호 출력
|
- 아날로그 출력 범위 : 0/4 ~ 20mA 2EA(절연)
- 500V isolated, Max load 500 Ω
- 디지털 출력 : RS485 (MODBUS) 출력 (Option) |
| 센서 보정
|
표준용액을 이용한 1Point 보정
|
| Hold 기능
|
- 센서 교정 시 Auto Hold
- Alarm, Control 릴레이 : Hold 시간 설정 가능
- 아날로그 출력 : 직전 출력 값으로 Hold |
| 사용 환경
|
- 작동 온도 : 0/50℃
- 작동 습도 : 응결 없이 95% |

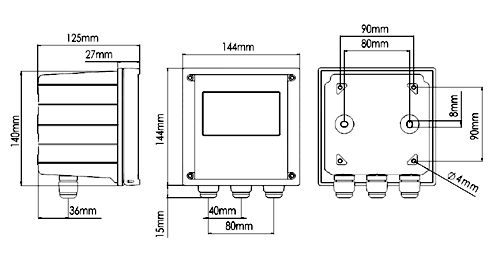

| 기 구
|
- 취부방법 : Panel/ Pipe/ Wall Mounting
- Case 재질 : ABS
- 외형치수 : 144 x 144 x 115 mm (HxWxD)
- Cut Off 치수 : 138mm x 138 mm (H x W)
- 무게 : 0.8 kg |
| 전 원
|
- 전원공급 : AC 100~240 VAC ± 10%,
50/60Hz
|

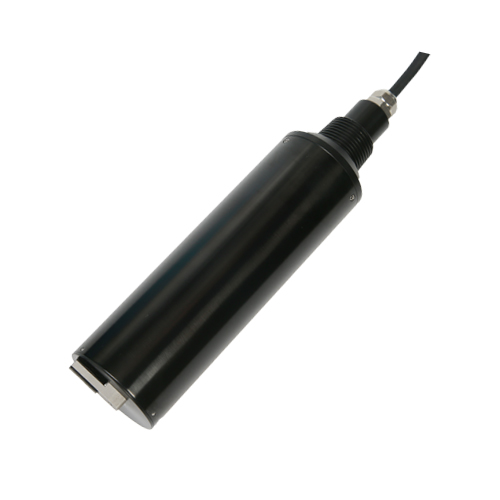

<< Sensor >>
| 측정항목 |
Turbidity |
SS |
MLSS |
| 센서모델 |
MTU-100 |
MTU-500 |
MTU-4000 |
MSS-2000 |
MLSS-120 |
| 측정범위
|
0~100 NTU |
0~500 NTU |
0~4000 NTU |
0~20000 ppm |
0~120 g/l |
| 정확도/재현성
|
±5%Full Scale |
| 측정방식
|
90도 산란광 |
140도 산란광 |
| 전원공급
|
DC 12V ±10% |
| 세정시스템
|
1, 5, 15, 30분/ 1, 4, 12시간/ 1, 3, 7일 설정가능
|
| 작업환경온도
|
0 ~40 ℃ |
| 재질
|
Body : STS316L(티타늄코팅), O-ring :
Fluorocarbon rubber, Cable : TPU
|
| 크기
|
Φ60 x 260 mm |
| 중량
|
약 1.58 kg |
| 방수등급
|
IP 68 |
| 케이블길이
|
10 m |
| 설치방식
|
침적형, 배관, 탱크 삽입형
|
|
|
