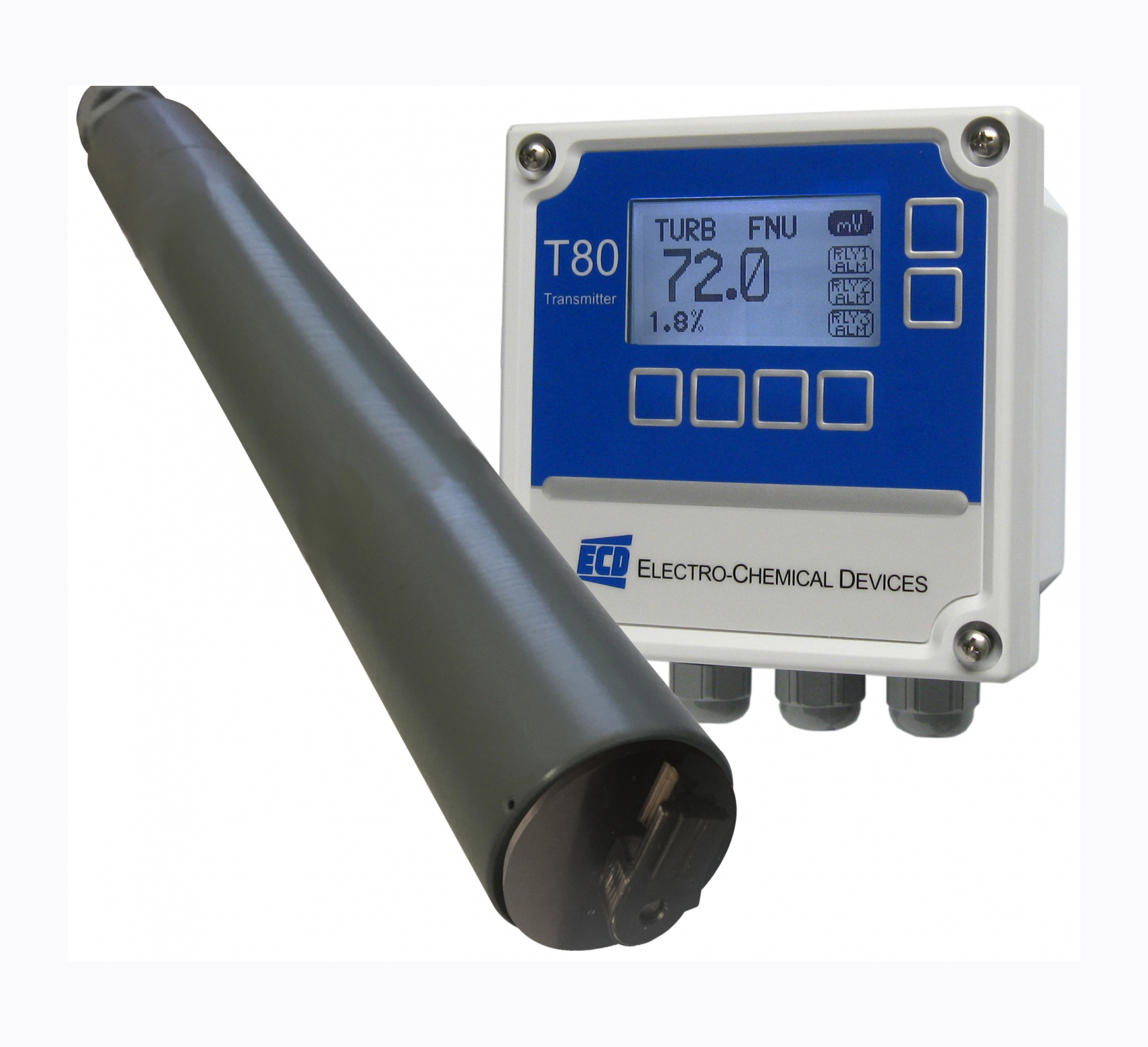

T80 Turbidity Controller (TR80 Sensor)




<< 특징 >>

- 다양한 S80 디지털 센서를 연결하여 사용가능한 컨트롤러
- 최대2개의 센서까지 연결이 가능한 다채널 Controller
- 탁도센서와 100K-ohm TC온도센서 입력
- IP65 Weatherproof 등급
- 탁도 측정값, 온도값, 각종 설정값, Set-point 상태 표시
- 침적형, 유통형, 버블챔버설치형등 다양한 설치방법
- 와이퍼에 의한 센서표면 자동세정
- 보정데이터 저장 및 자가진단기능이 있는 탁도 센서
- 탁도 센서와 트랜스미터간의 디지털 데이터 전송
- 하수처리장, 각종 수처리공정, 양식장등 다양한 곳에 적용 가능
- 1/2 DIN 컴팩트한 사이즈


<< T80 Turbidity Controller 사양 >>

탁도 측정 탁도 측정방식 90° 산란광방식
측정범위 센서마다 다름
분해능 센서마다 다름
Relative Accuracy 센서마다 다름
Repeatability 센서마다 다름
온도 측정 온도 측정 범위 -30.0 ~ 140.0℃ / 100K-ohm TC
분해능 0.3 ℃
Accuracy ±0.1 ℃
제어 출력 - 출력 릴레이 수 : 최대 3EA까지 (옵션)
- 출력 규격 : SPDT, Dry Contact
- 스위칭 전압 및 전류 : 10A @ 250V
- 출력 기능 : Control
- Control 기능 : On/Off 제어
- Alarm 기능 : Hi/Lo Alarm
신호 출력 - 아날로그 출력 : 4 ~ 20mA 1EA (기본, 채널당)
- 디지털 출력 : MODBUS RTU (기본), HART (옵션)
센서 보정 - 센서 보정방법 : 표준용액이용 자동보정
Hold 기능 - 센서 교정 시 Auto Hold
- 아날로그 출력 : 직전 출력 값으로 Hold
사용 환경 - 작동 온도 : -20℃ ~ 70℃ (24V Models)
- 작동 온도 : -20℃ ~ 60℃ (100 ~ 240V Models) - 작동 습도 : 0-80%, up to 31℃
기 구 - 취부방법 : Panel, Pipe, Din Rail, Wall Mounting
- Case 재질 : Beige Polycarbonate
- 외형치수 : 144 x 144 x 90 mm (H x W x D)
- 무게 : 0.7 kg
전 원 - 전원공급 : DC24V, AC100~240V (선택가능)

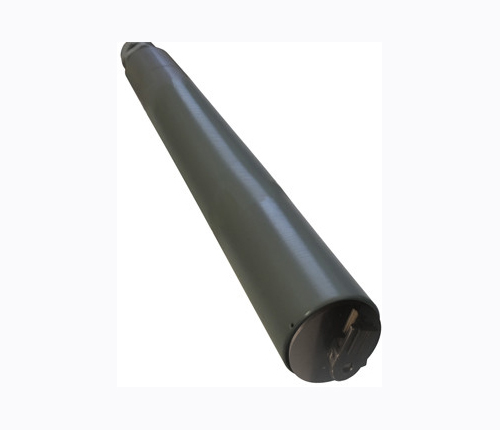

<< Triton TR80 Sensor 사양 >>

측정항목 Turbidity / SS
측정센서 TR80 Series Turbidity/SS Sensors
측정범위 Sensor 1 : 0.00-1000 mg/l or 0 ... 1000 NTU, FNU
Sensor 2 : 0.00-5000 or greater mg/l or 0 ... 4000 NTU, FNU, ppm,mg/L and % solids
Sensor 3 : 0.00-30 mg/l or 0 ... 30 NTU, FNU
사용온도 5 ~ 50℃
사용압력 50 psi / 3.5 bar max. in Flow Cell.
재질 Sensor body : CPVC, Polypropylene (Optional)
Sensing end: epoxy
Process Connection 3/4” NPT Threads - back of sensor
1 1/4” MPNPT Gland Fitting or 1 inch pipe fitting/couplings
Electrical connection 6-wire measuring cable (Standard)
케이블길이 3m, 6m, 9m 길이
센서제원 지름 : 34mm, 길이 : 254mm
