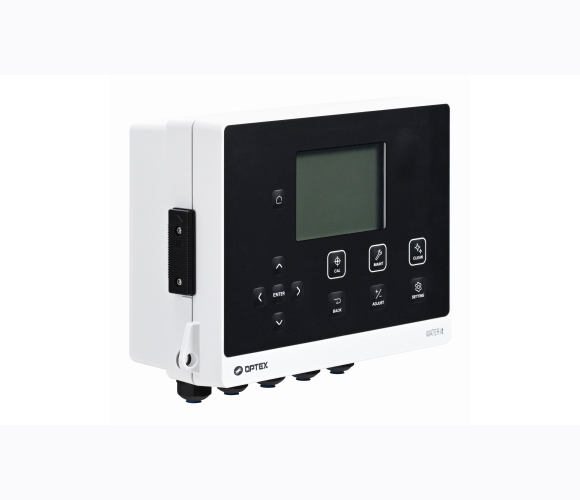

SC-U1 Universal Transmitter
|
| |
|
|
|
<< 제품개요 >>
디지털 타입의 pH/ORP/DO(광)/전도도/SS/탁도/MLSS 센서중 최대 2채널까지 연결하여
측정 및 제어가 가능한 제품입니다(확장보드 사용시 최대 4채널).
<< 제품특징 >>
· 162 x 240 크기의 최대 4채널 멀티 컨트롤러(확장보드 사용시)
· 다채널 측정 및 표시, 데이터 전송 기능
· 확장형 무선전송 및 이더넷 옵션 가능
· 대형 디스플레이 화면
· 릴레이 접점 4개(확장보드 사용시 8개), 아날로그 출력 2개(확장보드사용시 4개) 가능
· 방수, 및 방진 설계
· Wall Mount 설치
<< 제품사양 >>
Model |
최대 4채널 Multi Controller |
측정항목
|
pH/ORP/DO(광학)/전도도/탁도/SS/MLSS |
사용온도 |
-20~50℃ |
보정 |
2~3점 보정 및 offset 보정 (센서별로 다름)
|
릴레이 접점 |
HI/LO Setting On/Off 릴레이 접점
|
| 240VAC, 1A Max |
| 릴레이 4개 (확장보드 사용시 8개) |
온도보상
|
Pt1000/ NTC30K 자동인식 또는 수동온도 설정 |
방수등급
|
IP65
|
설치방식
|
Wall Mounting |
디지털 필터링
|
0~60 seconds adjustable/ factory set value 30 |
아날로그 출력
|
절연 및 프로그램 가능한 신호 출력 |
| DC 4 ~20mA 아날로그 2개 제공(확장보드 사용시 4개) |
Main material
|
Polycarbonate |
전원 |
100V~240VAC ± 10%, 50/60Hz |
크기
|
162mm x 240mm x 109mm |
무게
|
1.8kg (including mounting bracket) |
<< pH Sensor >>
| SE-pH-D
|
측정방식 |
유리전극식 |
| 측정범위 |
0~14 pH |
| 분해능 |
0.01 pH |
| 온도 |
0.0 ~ 60.0℃ |
| 전원 |
6 to 40 VDC |
| 통신 |
MODBUS |
<< ORP Sensor >>
| SE-ORP-
D |
측정방식 |
유리전극식 |
| 측정범위 |
±1500 mV |
| 분해능 |
1mV |
| 온도 |
0~60℃ |
<< Optical DO Sensor >>
| DO
센서 |
측정방식 |
Optical DO Sensor (광학식) |
| 측정범위 |
0.00~50.00 mg/L (0.0~200.0% ) |
| 분해능 |
± 0.1 mg/L (0 – 8 mg/L)
± 0.2 mg/L (8 – 20 mg/L)
± 10% of reading (20 – 50 mg/L) |
| 반응속도 |
95% response: < 60 seconds (Water temperature: 25°C) |
| 센서제원 |
ABS, Φ44 × 204 mm |
<< EC Sensor >>
| SE-
Cond-D |
측정범위 |
0.00 to 10.00 mS/cm
0.000 to 1.000 S/m
0.0 to 30.0 g/L |
| 분해능 |
0.01 mS/cm
0.001 S/m
0.1 g/L |
| 전원 |
6 to 40 VDC |
| 온도 |
0~60℃ (unfrozen） |
| 제원 |
Φ52 × 283 mm, 0.53kg, 6M cable |

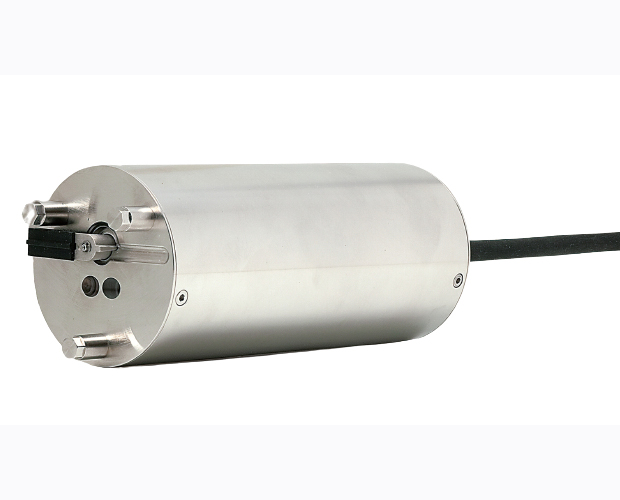

<< Turbidity Sensor >>
| TSC-10-D
|
측정방식 |
90° 산란광 |
| 측정범위 |
0.00 – 1000.0 NTU (formazin standard solution) |
| 분해능 |
0.00 – 19.99 NTU: 0.01 NTU
20.0 – 1000.0 NTU: 0.1 NTU |
| 재질 |
SUS316L, Sapphire glass, Fluorocarbon rubber, EPDM, PVC
(cable) |
| 제원 |
Φ48 × 133 mm, 1.1 kg |
| 전원 |
24 VDC ± 10%, 측정시 : 30 mA max.
세정시 : 230 mA max. |
<< SS Sensor >>
TS-1000-
D
TS-1000SP-D (해수용) |
측정범위 |
SS : 0.0 – 1000 mg/L (kaolin)
Transparency : 0 – 100 cm (JIS K 0102 2016) |
| 분해능 |
SS : 0.0 – 49.9 mg/L : 0.1 mg/L
50 – 1000 mg/L : 1 mg/L
Transparency : 0 – 100 cm : 1 cm |
| 제원 |
Φ32 × 163 mm (excluding Hanging Attachment), 930 g |
| 전원 |
24 VDC ± 10%
측정시 : 15 mA max. 세정시 : 130 mA max. |
<< MLSS Sensor >>
| TS-Mx-D
|
측정범위 |
0 – 50000 mg/L (kaolin) |
분해능 |
0 – 50000 mg/L : 10 mg/L |
| 제원 |
Approx. Φ48 × 133 mm, 1.1 kg, 9 M Cable |
| 기타 |
Wiper cleaning system, MODBUS (RTU/ASCII)통신, 24 VDC ±
10% |
|
|
