ChemScan MPX4

<< 제품개요 >>

최대 4개의 센서를 연결하여 사용이 가능한 Multi-parameter Sonde 제품입니다.
모델명은 ChemScan MPX4이고, 다양한 항목의 센서센서를 연결하여 사용이가능한 제품 입니다.

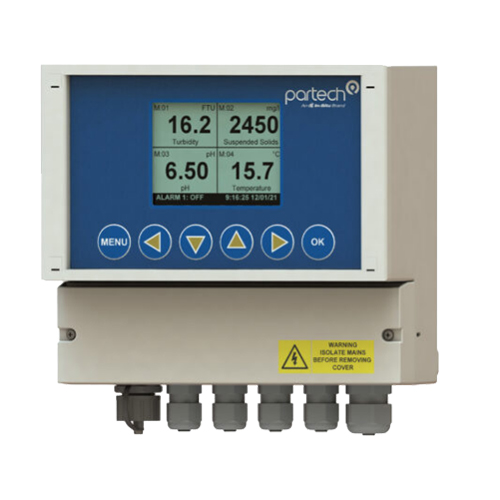

모바일기기나 노트북 또는Partech 7300w2 monitor를 사용하여 데이터 모니터링이 가능합 니다.

<< 제품특징 >>

• 간이측정기 성능인증 1등급 제품
• 원하는 센서로 어디서나 쉽게 교체 가능한 습식 센서
• 연속 모니터링에서 고품질 데이터 수집을 위한 2인치 센서 클리닝 와이퍼(브러시) 장착 가능(옵션)

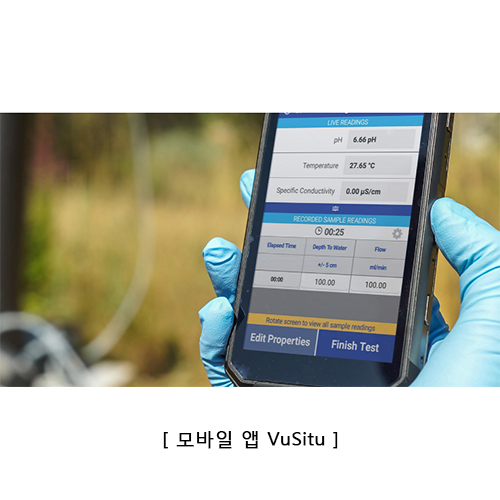

• 무선 블루투스 모듈 : 모바일용 VuSitu앱 / 노트북용 Win-Situ 5 소프트웨어
• 앱을 통해 측정지점 태그 및 GPS 좌표 확인 가능
• 기기에 부착된 LCD 화면에서 기기상태 및 연결상태 정보 확인
• 다양한 환경에서 사용이 가능한 넓은 범위의 센서
• 자동 환경 보정 : 데이터 사후처리 필요 없음
• PLC / SCADA 제어시스템, 데이터 로거 등 원격 측정 시스템과 쉽게 통합 가능
(별도의 어댑터 및 프로토콜 필요 없음)
• 재 디자인된 reference로 pH와 이온센서 3배 안정화
• 부식에 강한 하우징 및 긁힘에 강한 RDO 센서적용
• Low Flow 시스템과 호환 가능(별도 판매)

<< 제품사양 >>

Model	ChemScan MPX4
측정항목	pH/ORP/RDO/전도도/탁도/TSS/압력/수심/염도/원유/클로 로필a/남조류/Ammoium/ Nitrate/ chloride 이온 등
사용온도	-5 ~ 50°C (23 ~ 122°F)/ NH4+/NO3- : 0 ~ 40°C, Cl- : 0 ~ 50°C
사용전압/전류	8-36 VDC/ Sleep 모드 : < 0.2 mA/ 측정 : 40 mA, 최대 75 mA
제품제원	크기 - 길이 : 46cm / bail 포함 : 59cm /외경 : 4.7cm
	무게 - 0.978 kg (2.15 lbs.) (본체, 센서, 제한장치, 범퍼 포함)
	케이블 - 1m, 5m, 10m, 20m, 30m
LCD화면	기기 본체에 내장된 화면표시 (기기상태, 센서포트, 전압, 연결상태, 블루투스상태)
방수등급	IP68 (센서 / 케이블 연결), IP67 (센서 / 케이블 미연결)
사용압력	최대 150 PSI (이온 NH4+/NO3- : 30 PSI)
인터페이스	안드로이드 4.4, 블루투스 2.0
소프트웨어	안드로이드 : VuSitu 어플
소프트웨어	윈도우 : Win-Situ 5 Data Services HydroVu

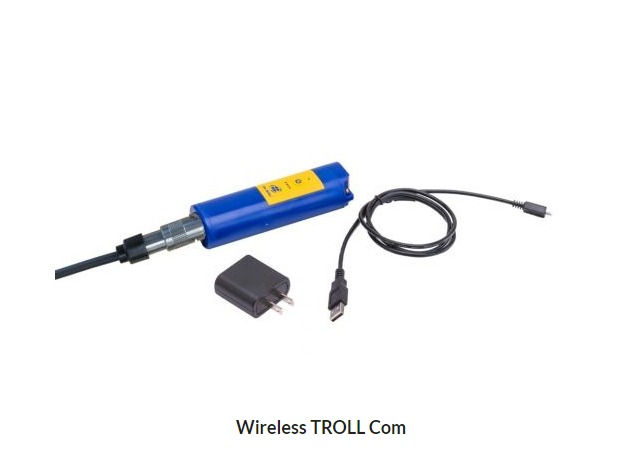

통신장치	Wireless TROLL Com(블루투스 무선모듈), 7300w2 모니터
측정 시간	2초마다 1개 데이터 측정
내부 메모리	16 MB; 8+ GB 마이크로 SD card 내장
출력 옵션	RS-485/MODBUS, SDI-12, Bluetooth, 4-20 mA, 7300w2 모니터

<< pH Sensor >>

pH 센서	측정방식	Std. Methods 4500-H+/ EPA 150.2
	측정범위	0~14 pH
	정확도	±0.1 pH
	단위	pH, mV

<< ORP Sensor >>

ORP 센서	측정방식	Std. Methods 2580
	측정범위	±1400 mV
	정확도	±5 mV
	분해능	0.1 mV

<< Optical DO Sensor >>

DO 센서	측정방식	Optical DO Sensor (광학식)
	측정범위	0~20 mg/L, 20~60 mg/L
	정확도	±0.1 mg/L, ±2% of reading
	분해능	0.01 mg/L
	단위	mg/L, %sat., ppm

<< 전도도/TDS/염도 Sensor >>

EC 센서	측정방식	Std. Methods 2510, EPA 120.1, Std. Methods 2520A
	측정범위	전도도 : 0 ~ 350mS/cm, 염도 : 0-350 ppt(PSU)
	정확도	±0.5% or 1 μS/cm (@0~100,000μS/cm) ±1.0% of reading (@100,000~200,000 μS/cm) ±2.0% of reading (@200,000~350,000 μS/cm)
	분해능	전도도 : 0.1 μS/cm, 염도 : 0.1 ppt (PSU)
	단위	전도도 : μS/cm, mS/cm, TDS : ppt, ppm 염도 : PSU, ppt, 저항 : Ω.cm, 밀도 : g/cm3

<< Turbidity Sensor >>

탁도 /TSS 센서	측정방식	ISO 7027
	측정범위	탁도 : 0~4,000 NTU, TSS : 0~1,500 mg/L
	정확도	±2% of reading or ±2 NTU
	분해능	0.01 NTU (@0~1,000), 0.1 NTU(@1,000~4,000), 0.1 mg/L
	단위	NTU, FNU, ppt, mg/L, FTU (컨트롤러 연결시)

<< Chlorophyll a / 남조류 Sensor >>

조류 센서	측정방식	Fluorometric sensor
	측정범위	0-100 RFU, 0-1000 μg/L
	정확도	R2>0.999 직선성
	분해능	0.001RFU / 0.01μg/L

<< Ion (NH4-N / NO3-N) sensor >>

이온 센서	측정방식	이온선택성 전극법
	측정범위	NH4-N : 0-10,000 mg/L as N
	측정범위	NO3-N : 0-40,000 mg/L as N
	정확도 / 분해능	±10% or ±2 mg/L / 0.01 mg/L
