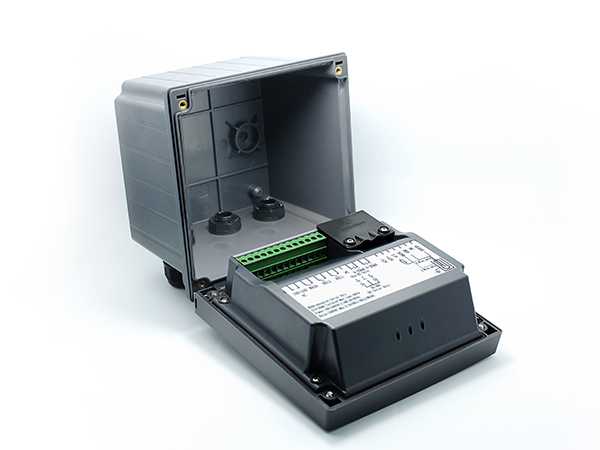

HM-pH144
|
| |
|
|
|
<< 특징 >>
- One-Microchip을 이용한 Microprocessor 방식
- pH Sensor나 ORP Sensor를 연결하여 사용 가능한 Controller
- Large multi-segmented LCD 사용
- IP65 with push-button control pad
- pH 측정값, 온도값, 각종 설정값, Set-point 상태 표시
- 자동 또는 수동 온도 보정 기능 및 버퍼 용액 자동인식
- NTC 30K or Pt1000 RTD 온도센서 사용
- 144 * 144 * 115mm (W*H*D)의 컴팩트한 사이즈
- RS485 (MODBUS) 통신기능 지원 (Option)
<< 사양 >>
| pH
측정 |
pH 측정범위 |
-2.00 ~16.00 pH |
| 분해능 |
0.01pH |
| 전극 Slope |
59.16mV/pH 25℃, 80~110%, pH7.00에서 mV 값 : 0.0 |
| Relative Accuracy |
±0.01, ±1 digit |
| Repeatability |
±0.01, ±1 digit |
| ORP
측정 |
ORP 측정 범위 |
-1,999~1,999 mV |
| 분해능 |
1 mV |
| Relative Accuracy |
±0.1%, ±1 digit |
| Repeatability |
±0.1%, ±1 digit |
| 온도
측정 |
온도 측정 범위 |
-30.0 ~ 130.0℃ |
| 분해능 |
0.1 ℃ |
| Accuracy |
±0.2 ℃ |
| 제어
출력 |
- 출력 릴레이 수 : 3EA
- 2EA Set-Points Hi/Low, On/Off 제어 : 240V AC, 0.5A Max.
- 1EA Wash Setting, On/Off 제어 : 240V AC, 30V DC, 5.0A Max. |
- 출력 기능 : Control & Wash
- Control & Wash 기능 : On/Off 제어
- Alarm 기능 : HI/LO Control Point |
| 신호 출력
|
- 아날로그 출력 범위 : 0/4 ~ 20mA 2EA(절연)
- 500V isolated, Max load 500 Ω
- 디지털 출력 : RS485 (MODBUS) 출력 (Option)
|
| 센서 보정
|
- 센서 보정방법 : 2점 자동
|
| Hold 기능
|
- 센서 교정 시 Auto Hold
- 아날로그 출력 : 직전 출력 값으로 Hold |
| 사용 환경
|
- 작동 온도 : 0 ~ 50℃
- 작동 습도 : 응결없이 95% |
| 기 구
|
- 취부방법 : Panel, Pipe, Wall Mounting
- Case 재질 : ABS
- 외형치수 : 144 x 144 x 115 mm (HxWxD)
- 무게 : 0.80 kg |
| 전 원
|
- 전원공급 : 100~240V AC, 50/60 Hz
|
<< pH Electrodes >>

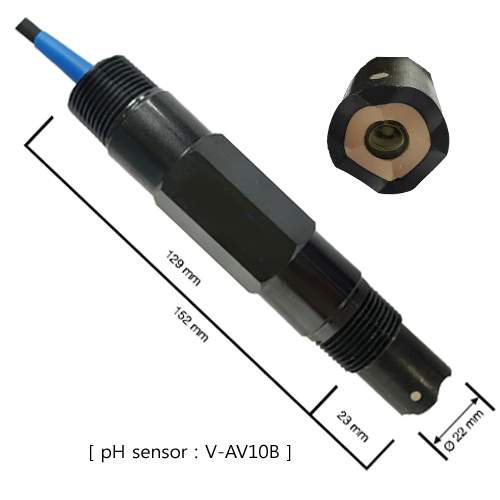

| V-AV10B(3/4" NPT pH Sensor) |
pH
Range |
Body Material |
Temp(˚C) |
Cable
Length |
기 타
|
| Length(mm)
|
Pressure |
| 0~14 pH |
Ryton |
0 ~ 100˚C |
5M 케이블 일체형 |
Double Junction |
| 29(22)/152mm |
Max. 100psig @25˚C
|
<<주요특징>>
| Application |
3/4" NPT 나사선형 pH Sensor |
| Feature |
Reference System : Double
Junction
Tuff-Tip 형태의 멤브레인, 센서부 길이 23mm
Max. 100psig @25˚C까지 사용이 가능한 pH 센서
3/4" NPT 나산서을 이용한 배관설치형(홀더 이용한 침적형가능) pH 센서
PT100 온도센서 포함, 5M 케이블 일체형 센서
CVPC, STS, Kynar Body 재질, 미터나사적용, Solution Ground 적용 등 다양한 옵션
|
|
| |
|
